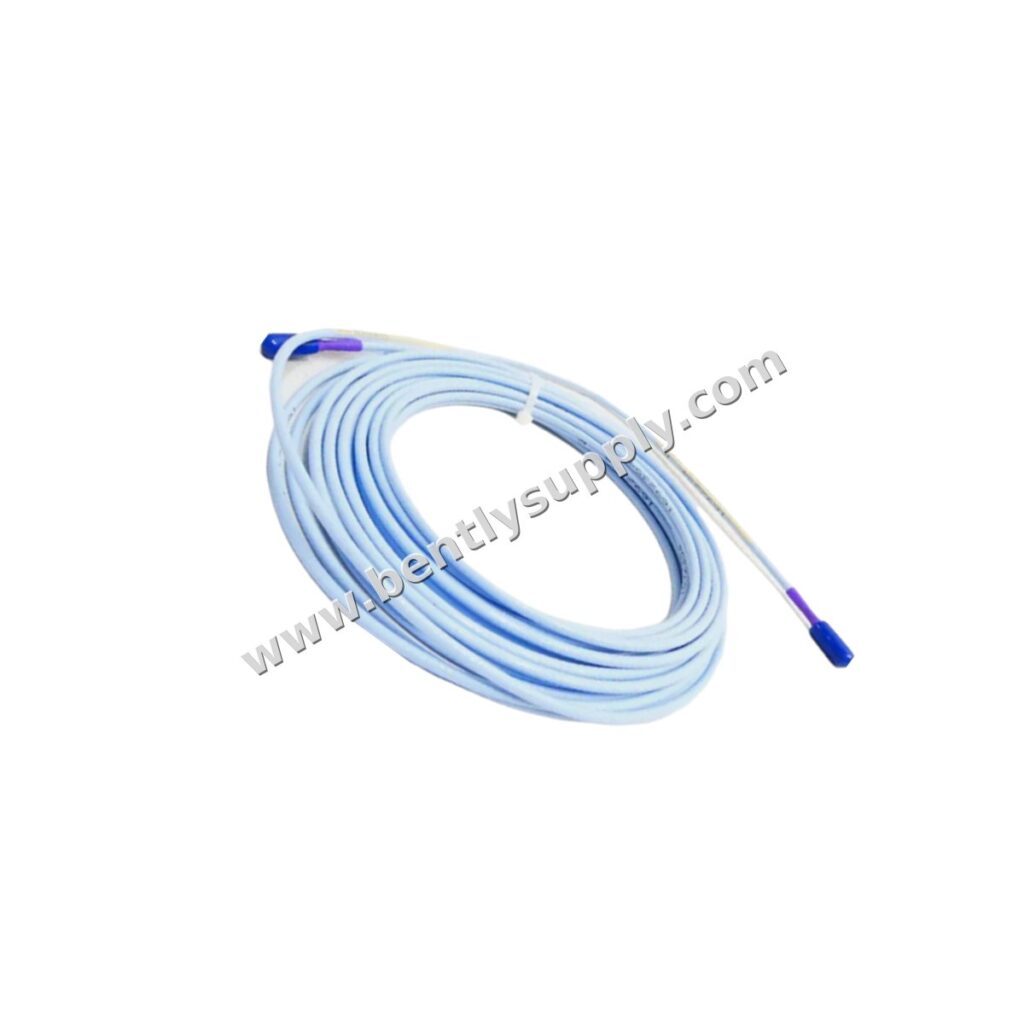

Bently Nevada 330730-080-01-CN Cable de Extensión 3300 XL de 11 mm

Introducción del Producto

El Bently Nevada 330730-080-01-CN es un Cable de Extensión 3300 XL de 11 mm, diseñado para la transmisión confiable de señales entre la sonda y el sensor proximitor en sistemas de monitoreo de maquinaria rotativa. Este modelo cuenta con un cable blindado de 8.0 metros (26.2 pies), que garantiza durabilidad en entornos industriales hostiles. Fabricado en los EE. UU., cumple con los requisitos de aprobación específicos del país (CN).

Parámetros Técnicos

• Modelo: 330730-080-01-CN
• Longitud del Cable: 8.0 metros (26.2 pies)
• Opción de Conector y Cable: 01 Cable blindado
• Aprobación de Agencia: Específica del País (CN)
• Capacitancia del Cable de Extensión: 69.9 pF/m (21.3 pF/pie) típica
• Material del Cable de Extensión: Triaxial de 75 Ω, aislado con fluoruro de etileno propileno (FEP)
• Blindaje del Cable de Extensión: Acero inoxidable AISI 302 flexible con cubierta exterior de FEP
• Temperatura de Operación y Almacenamiento: -51°C a +177°C (-60°F a +351°F)
• Resistencia DC (8.0 m): Conductor central a conductor central: 2.0 ± 0.5 ohmios; Conductor coaxial a conductor coaxial: 0.6 ± 0.2 ohmios
• Peso: Cable de extensión blindado: 140 g/m (1.5 oz/pie)

Análisis de Parámetros

El cable de extensión 330730-080-01-CN está diseñado para mantener la integridad de la señal a lo largo de sus 8 metros de longitud. Su baja capacitancia (69.9 pF/m) minimiza la atenuación de la señal, asegurando lecturas precisas de vibración. La construcción blindada proporciona una protección mecánica robusta, mientras que el aislamiento de FEP ofrece una excelente resistencia térmica y química, adecuada para temperaturas extremas de -51°C a +177°C. Los conectores ClickLoc (latón chapado en oro) aseguran una conexión segura y a prueba de vibraciones, evitando que se aflojen durante la operación.

Escenarios de Aplicación

Este cable de extensión es ideal para su uso en sistemas de monitoreo de condición de turbinas, compresores, bombas y otra maquinaria rotativa. Se utiliza comúnmente en plantas de generación de energía, petróleo y gas, petroquímica e instalaciones de fabricación donde el monitoreo confiable de vibraciones es crítico para el mantenimiento predictivo y la protección de la maquinaria.

Guía de Instalación

Al instalar el 330730-080-01-CN, asegúrese de que el cable se enrute sin dobleces pronunciados ni tensión excesiva. Conecte el cable de extensión a la sonda y al sensor proximitor utilizando los conectores ClickLoc, asegurándose de que se bloqueen firmemente en su lugar. Para entornos con humedad o alta humedad relativa, aplique la cinta de silicona proporcionada o use protectores de conectores (recomendado) para salvaguardar las conexiones. Evite exponer las conexiones al aceite de turbina; no se recomienda el uso de cinta de silicona en tales aplicaciones.

Compatibilidad

El 330730-080-01-CN es compatible con los sistemas de sonda Bently Nevada 3300 XL de 11 mm y los sensores proximitor 3300 XL. Está diseñado para funcionar con los sistemas de monitoreo 3300 y 3500. Asegúrese de que la longitud total del cable (sonda + extensión) no exceda las especificaciones del sistema para un rendimiento óptimo.

Consejos de Mantenimiento

Inspeccione regularmente el cable para detectar signos de desgaste, abrasión o daños en el blindaje o los conectores. Mantenga los conectores limpios y secos. Si el cable está expuesto a productos químicos agresivos o temperaturas extremas, verifique periódicamente la integridad de la cubierta de FEP. Reemplace cualquier componente dañado de inmediato para mantener la precisión del monitoreo.

Consejos de Compra

Al ordenar el Bently Nevada 330730-080-01-CN, verifique que el número de pieza coincida con los requisitos de su sistema, especialmente la longitud del cable y las opciones de conector. Confirme la compatibilidad de la aprobación de la agencia con su región. Compre a distribuidores autorizados como TenBN para garantizar piezas genuinas y soporte de garantía.

Preguntas Frecuentes

1. ¿Cuál es la longitud de este cable de extensión?

La longitud del cable es de 8.0 metros (26.2 pies), como se indica en el ‘080’ del número de modelo.

2. ¿Este cable es blindado?

Sí, la opción ’01’ indica cable blindado, que proporciona protección mecánica adicional.

3. ¿Cuál es el rango de temperatura de operación?

El cable opera y se almacena en temperaturas de -51°C a +177°C (-60°F a +351°F).

4. ¿Puedo usar este cable con sistemas de monitoreo 3500?

Sí, es compatible con los sistemas de monitoreo 3300 y 3500 cuando se usa con sondas y proximitores 3300 XL apropiados.

5. ¿Cómo aseguro una conexión segura?

Los conectores ClickLoc se bloquean en su lugar, evitando que se aflojen. Para protección ambiental adicional, use protectores de conectores o cinta de silicona (excepto en exposición a aceite de turbina).
