Introducción al Producto

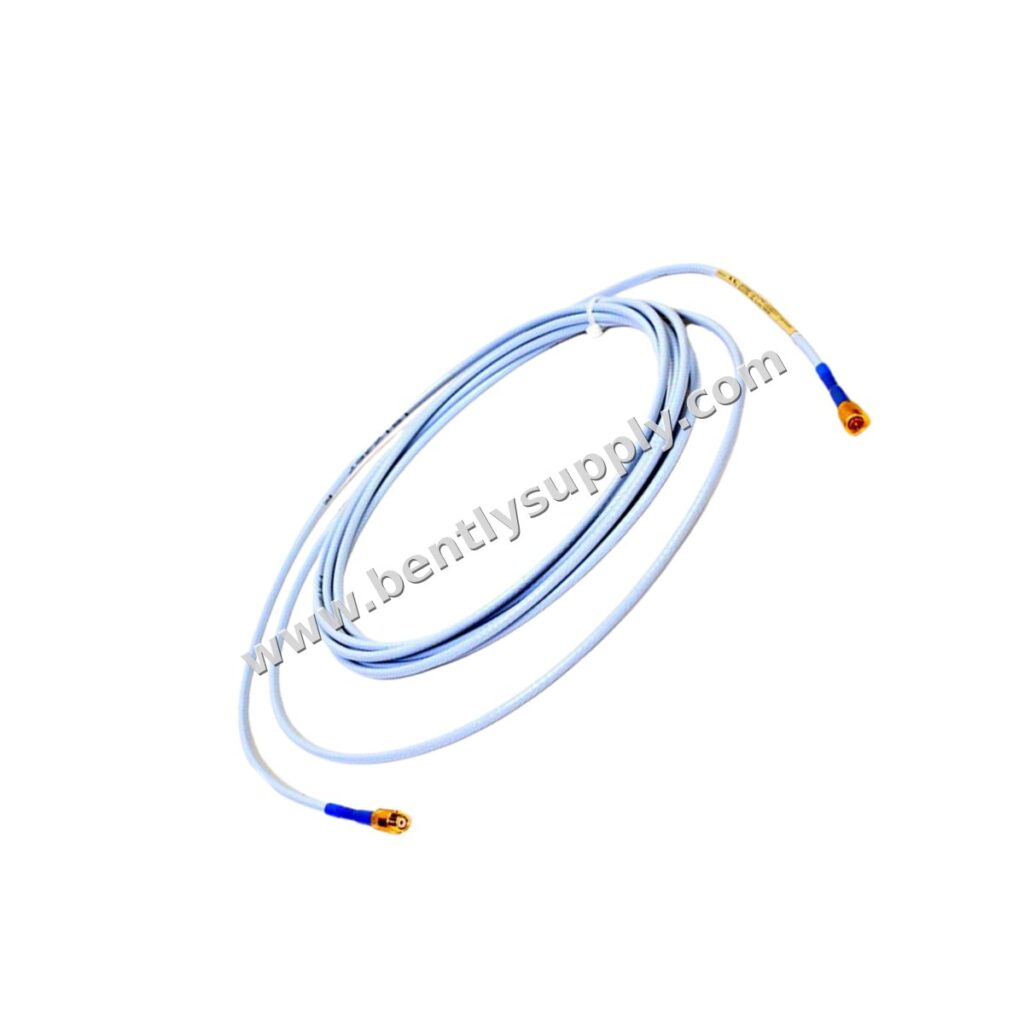

El Bently Nevada 330730-040-03-00 es un cable de extensión 3300 XL de 11 mm diseñado para uso con transductores de proximidad 3300 XL. Este cable de 4.0 metros (13.1 pies) cuenta con una construcción blindada con protector de conector, proporcionando mayor durabilidad y protección ambiental. Fabricado en EE. UU., este cable de extensión es un componente crítico para el monitoreo preciso de vibración y posición en maquinaria rotativa.
Parámetros Técnicos
- Longitud del Cable: 4.0 metros (13.1 pies)
- Opción de Conector: Cable blindado con protector de conector
- Aprobación de Agencia: Aprobaciones Múltiples
- Capacitancia del Cable de Extensión: 69.9 pF/m (21.3 pF/ft) típica
- Temperatura de Operación y Almacenamiento: -51°C a +177°C (-60°F a +351°F)
- Peso: 0.56 kg (blindado)
- Resistencia DC (RCORE): 1.0 ± 0.25 ohmios
- Resistencia DC (RJACKET): 0.3 ± 0.1 ohmios
- Material: Triaxial de 75 Ω, aislado con FEP
- Material del Conector: Latón chapado en oro
Análisis de Parámetros
El 330730-040-03-00 está diseñado para mantener la integridad de la señal a lo largo de sus 4 metros de longitud, con baja capacitancia (69.9 pF/m) que asegura una pérdida mínima de señal. El diseño blindado (acero inoxidable AISI 302 flexible con cubierta exterior de FEP) proporciona una protección robusta contra daños mecánicos y entornos hostiles. El protector de conector añade seguridad adicional contra la humedad y la humedad relativa, haciéndolo adecuado para aplicaciones industriales exigentes.
Escenarios de Aplicación
Este cable de extensión es ideal para su uso en turbinas, compresores, bombas y otra maquinaria rotativa donde el monitoreo preciso de vibración y posición es esencial. Conecta sondas 3300 XL de 11 mm a sensores Proximitor, permitiendo el monitoreo continuo de condición para prevenir fallas en el equipo y optimizar los programas de mantenimiento.
Guía de Instalación
La instalación debe seguir las pautas de Bently Nevada. Asegúrese de que el cable esté enrutado sin curvaturas pronunciadas y protegido de posibles daños mecánicos. El protector de conector debe asegurarse adecuadamente para mantener el sellado ambiental. Se proporciona cinta de silicona como alternativa a los protectores de conector, pero no se recomienda donde pueda haber exposición al aceite de turbina. Siempre verifique la longitud del cable y la longitud del sistema (5 o 9 metros incluyendo el cable de extensión) para que coincida con su configuración.
Compatibilidad
El 330730-040-03-00 es compatible con sondas 3300 XL de 11 mm y sensores Proximitor 3300 XL. Está diseñado para uso con los sistemas de monitoreo Bently Nevada 3300 y 3500. El cableado de campo entre el Proximitor y el monitor puede ser de hasta 305 metros (1,000 pies) utilizando cable triaxial blindado de tres conductores.
Consejos de Mantenimiento
Inspeccione regularmente el cable y los conectores para detectar signos de desgaste, daño o contaminación. Mantenga los conectores limpios y secos. Si el cable está expuesto a condiciones adversas, puede ser necesario un reemplazo periódico para asegurar mediciones precisas. Siempre use piezas de repuesto genuinas de Bently Nevada.
Consejos de Compra
Al realizar el pedido del 330730-040-03-00, verifique el número de modelo y las opciones para asegurarse de que coincida con los requisitos de su sistema. Considere comprar cables de repuesto para minimizar el tiempo de inactividad. Asegúrese de obtenerlos de distribuidores autorizados para garantizar la autenticidad y el soporte de garantía.
Preguntas Frecuentes
¿Cuál es la longitud del cable 330730-040-03-00?
La longitud del cable es de 4.0 metros (13.1 pies).
¿El cable es blindado?
Sí, cuenta con blindaje flexible de acero inoxidable AISI 302 con una cubierta exterior de FEP.
¿Cuál es el rango de temperatura de operación?
El rango de temperatura de operación y almacenamiento es de -51°C a +177°C (-60°F a +351°F).
¿Puedo usar cinta de silicona en lugar del protector de conector?
Sí, se proporciona cinta de silicona, pero no se recomienda en aplicaciones donde la conexión pueda estar expuesta al aceite de turbina.
¿Cuál es la capacitancia del cable?
La capacitancia típica es de 69.9 pF/m (21.3 pF/ft).
Especificaciones técnicas
| Communication Interfaces | 75 Ω triaxial connector |
|---|---|
| Communication Protocols | Not applicable |
| Compatible Rack | 3300 and 3500 monitoring systems |
| Supply Voltage | Not applicable |
| Operating Temperature | -51°C to +177°C (-60°F to +351°F) |
| Certificación | Multiple Approvals |
| Channels | 1 |
| Input Power | Not applicable |
| Measurement Range | 4.0 mm (160 mils) linear range |
| Mounting | Cable connection |
