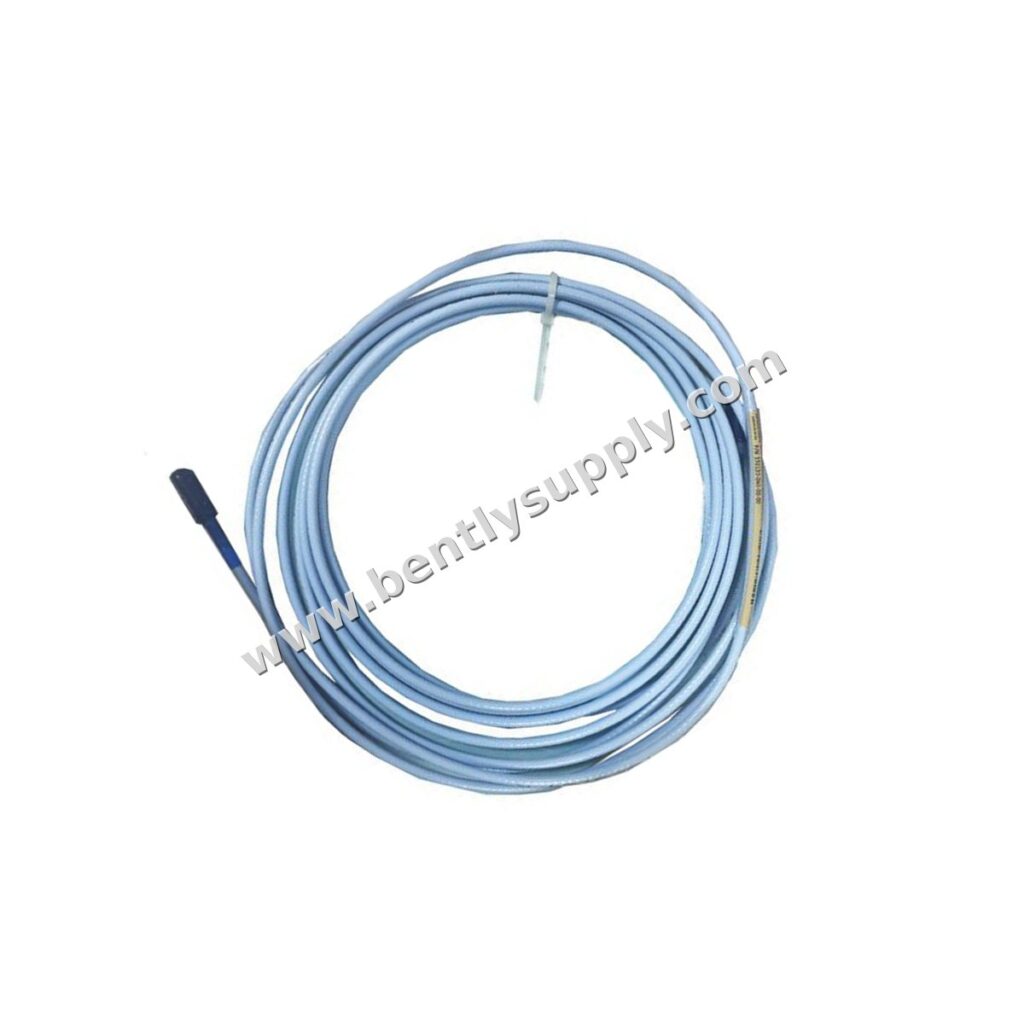

Bently Nevada 330730-040-02-05 Cable de Extensión 3300 XL de 11 mm

Introducción del Producto

El Bently Nevada 330730-040-02-05 es un Cable de Extensión 3300 XL de 11 mm diseñado para uso con sondas de proximidad 3300 XL. Este cable de 4.0 metros (13.1 pies) asegura una transmisión confiable de señal entre la sonda y el sensor Proximitor. Fabricado en los EE. UU., cuenta con un cable estándar con protector de conector y múltiples aprobaciones de agencia, lo que lo hace adecuado para una amplia gama de aplicaciones industriales.

Parámetros Técnicos

• Modelo: 330730-040-02-05
• Tipo de Producto: Cable de Extensión 3300 XL de 11 mm
• Longitud del Cable: 4.0 metros (13.1 pies)
• Opción de Conector: Cable estándar con protector de conector
• Aprobación de Agencia: Aprobaciones Múltiples
• Capacitancia del Cable de Extensión: 69.9 pF/m (21.3 pF/pie) típica
• Temperatura de Operación y Almacenamiento: -51°C a +177°C (-60°F a +351°F)
• Peso: 0.18 kg (0.5 oz/pie) para cable estándar; versión blindada 0.56 kg (1.5 oz/pie)
• Resistencia DC (conductor central): 1.0 ± 0.25 ohmios
• Resistencia DC (conductor coaxial): 0.3 ± 0.1 ohmios
• Material: Triaxial de 75 Ω, aislado con propileno de fluoroetileno (FEP)
• Material del Conector: Latón chapado en oro

Análisis de Parámetros

El cable de extensión 330730-040-02-05 está diseñado para alta precisión y estabilidad. Su baja capacitancia (69.9 pF/m) minimiza la distorsión de la señal, asegurando mediciones precisas de vibración y desplazamiento. El rango de temperatura de operación del cable de -51°C a +177°C permite su uso en entornos extremos. La versión blindada opcional proporciona protección mecánica adicional con acero inoxidable AISI 302 flexible y cubierta exterior de FEP. La opción de protector de conector protege las conexiones en condiciones húmedas o mojadas, mejorando la confiabilidad.

Escenarios de Aplicación

Este cable de extensión es ideal para uso en monitoreo de maquinaria rotativa, incluyendo turbinas, compresores, bombas y otros equipos industriales. Es un componente crítico en sistemas de monitoreo de condición que requieren mediciones precisas de vibración y posición del eje. El 330730-040-02-05 es compatible con sondas 3300 XL de 11 mm y sensores Proximitor, lo que lo hace adecuado para aplicaciones en generación de energía, petróleo y gas, petroquímica e industrias manufactureras.

Guía de Instalación

Al instalar el cable de extensión 330730-040-02-05, asegúrese de que la longitud del sistema (sonda + cable de extensión) sea de 5 o 9 metros según los requisitos del sistema. Conecte el cable de forma segura a la sonda y al Proximitor, utilizando la cinta de silicona proporcionada o protectores de conector para sellado ambiental. Evite exponer la conexión al aceite de turbina; la cinta de silicona no se recomienda en tales aplicaciones. Siga las pautas del fabricante para el enrutamiento y aseguramiento del cable para prevenir daños.

Compatibilidad

El 330730-040-02-05 es parte de la serie 3300 XL y es compatible con transductores de proximidad 3300 XL de 11 mm y sensores Proximitor 3300 XL. Está diseñado para funcionar con sistemas de monitoreo Bently Nevada que aceptan componentes de la serie 3300 XL. La opción de longitud de cable 040 (4.0 metros) es una de varias longitudes disponibles para igualar los requisitos del sistema.

Consejos de Mantenimiento

Inspeccione regularmente el cable de extensión en busca de signos de desgaste, daño o corrosión, especialmente en los conectores. Mantenga los conectores limpios y protegidos usando protectores de conector o cinta de silicona. Asegúrese de que el cable no esté sometido a flexión excesiva o tensión de tracción más allá de su resistencia nominal (330 N en la caja de la sonda, 270 N en los conectores). Verifique periódicamente la continuidad eléctrica y la resistencia de aislamiento para mantener la precisión de medición.

Consejos de Compra

Al ordenar el Bently Nevada 330730-040-02-05, verifique el número de modelo exacto para asegurar la longitud y opciones correctas. Considere comprar cables de repuesto para minimizar el tiempo de inactividad. Para aplicaciones que requieran protección adicional, seleccione la versión blindada o las opciones de protector de conector. Siempre compre a distribuidores autorizados para garantizar piezas genuinas y soporte de garantía.

Preguntas Frecuentes

¿Cuál es la longitud del cable de extensión 330730-040-02-05?

La longitud del cable es de 4.0 metros (13.1 pies).

¿Se puede usar este cable con todas las sondas 3300 XL?

Está diseñado para sondas 3300 XL de 11 mm. Asegure la compatibilidad con su modelo específico de sonda.

¿Cuál es el rango de temperatura para este cable?

El rango de temperatura de operación y almacenamiento es de -51°C a +177°C (-60°F a +351°F).

¿El cable viene con protectores de conector?

Sí, la opción ’02’ indica cable estándar con protector de conector.

¿Cuál es la capacitancia del cable?

La capacitancia típica es de 69.9 pF/m (21.3 pF/pie).
