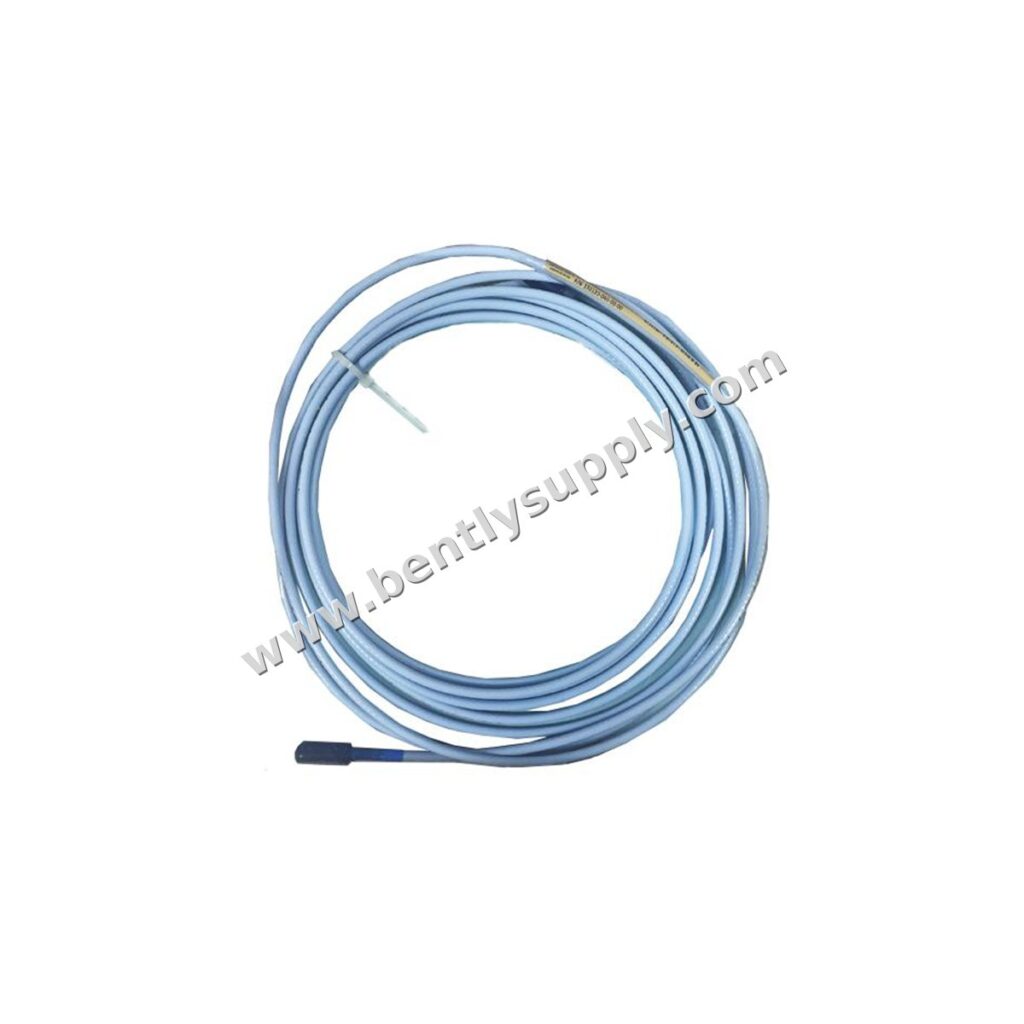

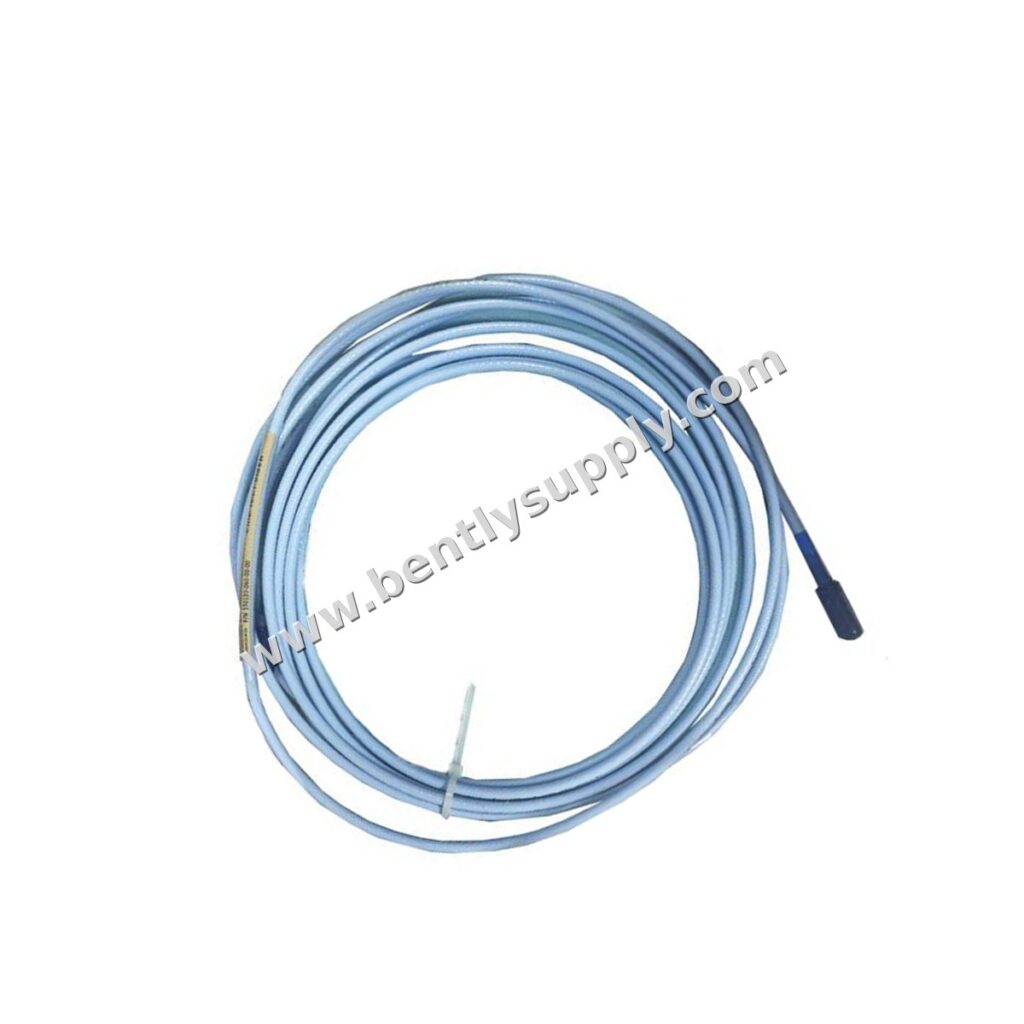

Bently Nevada 330730-040-02-00 Cable de Extensión 3300 XL 11 mm

Introducción del Producto

El Bently Nevada 330730-040-02-00 es un cable de extensión 3300 XL de 11 mm, fabricado en EE. UU. Este cable de 4.0 metros (13.1 pies) está diseñado para conectar sondas 3300 XL de 11 mm a sensores Proximitor, asegurando una transmisión precisa de señales para el monitoreo de condición. Con una opción estándar de cable y protector de conector, proporciona una mayor protección ambiental, lo que lo hace adecuado para condiciones húmedas o de humedad. El cable presenta una construcción triaxial de 75 Ω, aislado con FEP, y está disponible con armadura opcional de acero inoxidable flexible. Este cable de extensión es un componente esencial para los sistemas de protección de maquinaria que monitorean turbinas, compresores, bombas y otros equipos rotativos.

Parámetros Técnicos

• Modelo: 330730-040-02-00
• Longitud del Cable: 4.0 metros (13.1 pies)
• Opción de Conector: Cable estándar con protector de conector
• Aprobación de Agencia: No requerida
• Capacitancia del Cable de Extensión: 69.9 pF/m (21.3 pF/pie) típica
• Material del Cable de Extensión: Triaxial de 75 Ω, aislado con fluoruro de etileno propileno (FEP)
• Temperatura de Operación y Almacenamiento: -51°C a +177°C (-60°F a +351°F)
• Peso: 0.18 kg (0.5 oz/pie) para cable estándar; versión blindada 0.56 kg (1.5 oz/pie)
• Resistencia DC (longitud de 4.0 m): Conductor central a conductor central: 1.0 ± 0.25 ohmios; Conductor coaxial a conductor coaxial: 0.3 ± 0.1 ohmios
• Material del Conector: Latón chapado en oro

Análisis de Parámetros

El cable de extensión 330730-040-02-00 está diseñado para mantener la integridad de la señal a lo largo de sus 4 metros de longitud. Su baja capacitancia (69.9 pF/m) minimiza la atenuación de la señal, asegurando una transmisión precisa de datos de vibración. Los valores de resistencia DC del cable están estrictamente controlados para garantizar un rendimiento consistente. El rango de temperatura de operación de -51°C a +177°C permite su despliegue en entornos extremos. La versión blindada opcional proporciona protección mecánica adicional, mientras que la opción de protector de conector protege contra la humedad y la humedad relativa. Estos parámetros aseguran una operación confiable en entornos industriales exigentes.

Escenarios de Aplicación

Este cable de extensión se utiliza ampliamente en sistemas de monitoreo de condición de maquinaria para:

• Turbinas (vapor, gas, hidráulicas)
• Compresores
• Bombas
• Motores eléctricos
• Generadores
• Otra maquinaria rotativa

Es una parte integral del sistema de sonda de proximidad 3300 XL, conectando la sonda al Proximitor, que luego transmite señales al equipo de monitoreo. El diseño robusto del cable asegura una medición precisa de la vibración y posición del eje, crítico para el mantenimiento predictivo y la protección.

Guía de Instalación

Al instalar el cable de extensión 330730-040-02-00, siga estas pautas:

1. Asegúrese de que el sistema esté desenergizado antes de la instalación.
2. Conecte el cable de extensión a la sonda y al Proximitor utilizando los conectores chapados en oro. Apriete firmemente pero evite el sobreapriete.
3. Si se utilizan protectores de conector, aplique cinta de silicona (proporcionada con cada cable) como alternativa. Nota: No se recomienda cinta de silicona donde la conexión esté expuesta a aceite de turbina.
4. Enrute el cable lejos de superficies de alta temperatura y bordes afilados. Use abrazaderas para asegurarlo.
5. Para cables blindados, asegúrese de que la armadura esté correctamente conectada a tierra según los códigos eléctricos locales.
6. Después de la instalación, verifique la continuidad y la resistencia de aislamiento con un multímetro.

Compatibilidad

Este cable de extensión es compatible con sondas Bently Nevada 3300 XL de 11 mm y sensores Proximitor 3300 XL. Está diseñado para su uso en longitudes de sistema de 5 o 9 metros, incluido el cable de extensión. El cable funciona con cableado de campo estándar de 0.2 a 1.5 mm² (16 a 24 AWG), con una longitud máxima de 305 metros (1,000 pies) entre el Proximitor y el monitor. Es parte de la serie 3300 y es intercambiable con otros cables de extensión 3300 XL de la misma longitud y opciones.

Consejos de Mantenimiento

Para asegurar una fiabilidad a largo plazo:

• Inspeccione periódicamente los conectores para detectar corrosión o daños. Limpie con un limpiador de contactos adecuado si es necesario.
• Revise el cable en busca de cortes, abrasiones o dobleces, especialmente en áreas de alta vibración.
• Verifique que los protectores de conector estén intactos y correctamente sellados.
• Si el cable está expuesto a aceite o productos químicos, límpielo con un solvente suave e inspeccione si hay degradación.
• Reemplace el cable si se encuentra algún daño o si las mediciones se vuelven erráticas.

Consejos de Compra

Al ordenar el Bently Nevada 330730-040-02-00, verifique el número de modelo para asegurarse de que coincida con los requisitos de su sistema. Considere lo siguiente:

• Confirme la longitud de cable requerida (040 = 4.0 metros).
• Elija la opción de conector adecuada (02 = estándar con protector de conector).
• Especifique la aprobación de agencia si es necesaria (00 = no requerida).
• Si su aplicación involucra entornos hostiles, considere la versión blindada (opcional).
• Compre a distribuidores autorizados para garantizar piezas genuinas y soporte de garantía.

Preguntas Frecuentes

P: ¿Cuál es la longitud del cable 330730-040-02-00?

R: La longitud del cable es de 4.0 metros (13.1 pies).

P: ¿Se puede usar este cable de extensión con sondas 3300 XL de 8 mm?

R: No, este cable está diseñado específicamente para sondas 3300 XL de 11 mm. Para sondas de 8 mm, use el cable de extensión 3300 XL de 8 mm correspondiente.

P: ¿Cuál es la temperatura máxima de operación?

R: El rango de temperatura de operación y almacenamiento es de -51°C a +177°C (-60°F a +351°F).

P: ¿El protector de conector está incluido?

R: Sí, el modelo 330730-040-02-00 incluye un cable estándar con protector de conector.

P: ¿Puedo usar cinta de silicona en lugar del protector de conector?

R: Sí, la cinta de silicona se proporciona con cada cable de extensión y se puede usar como alternativa. Sin embargo, no se recomienda donde la conexión esté expuesta a aceite de turbina.
