Introducción del Producto

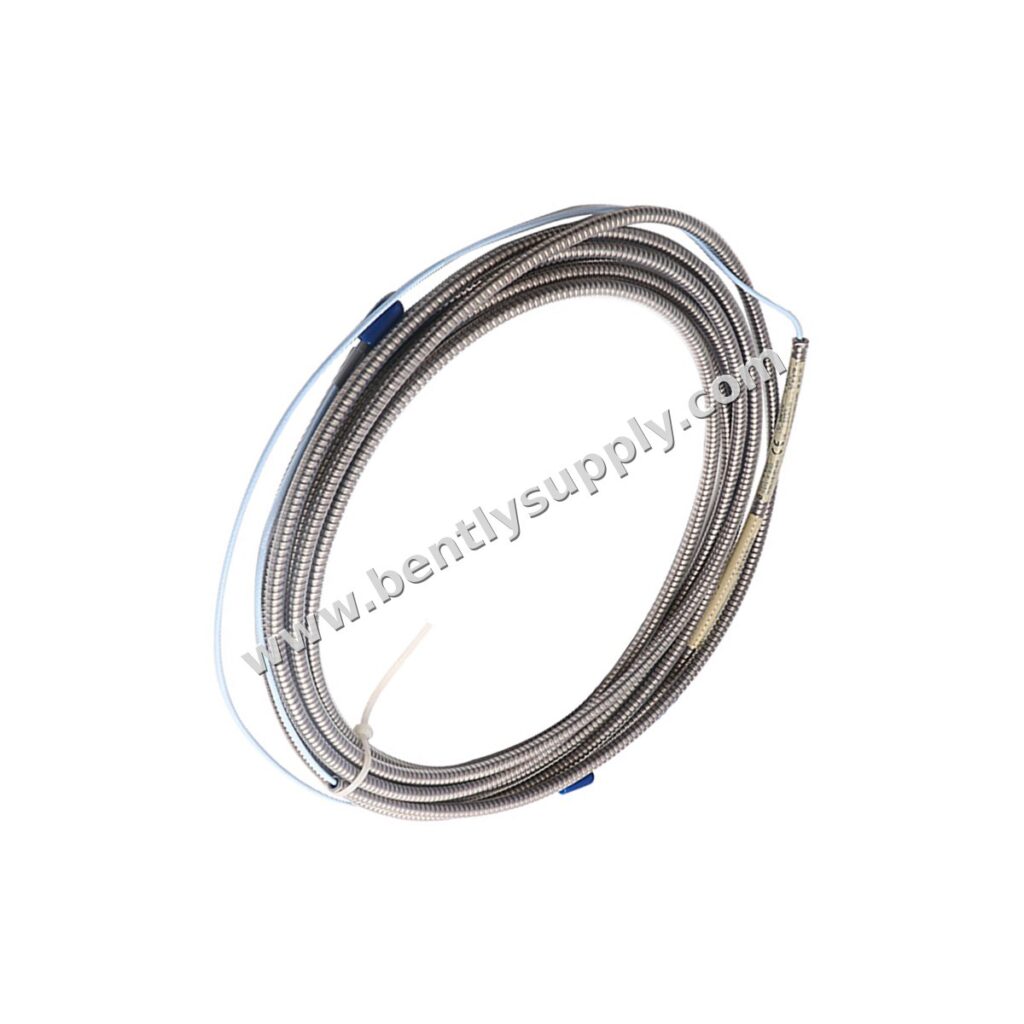

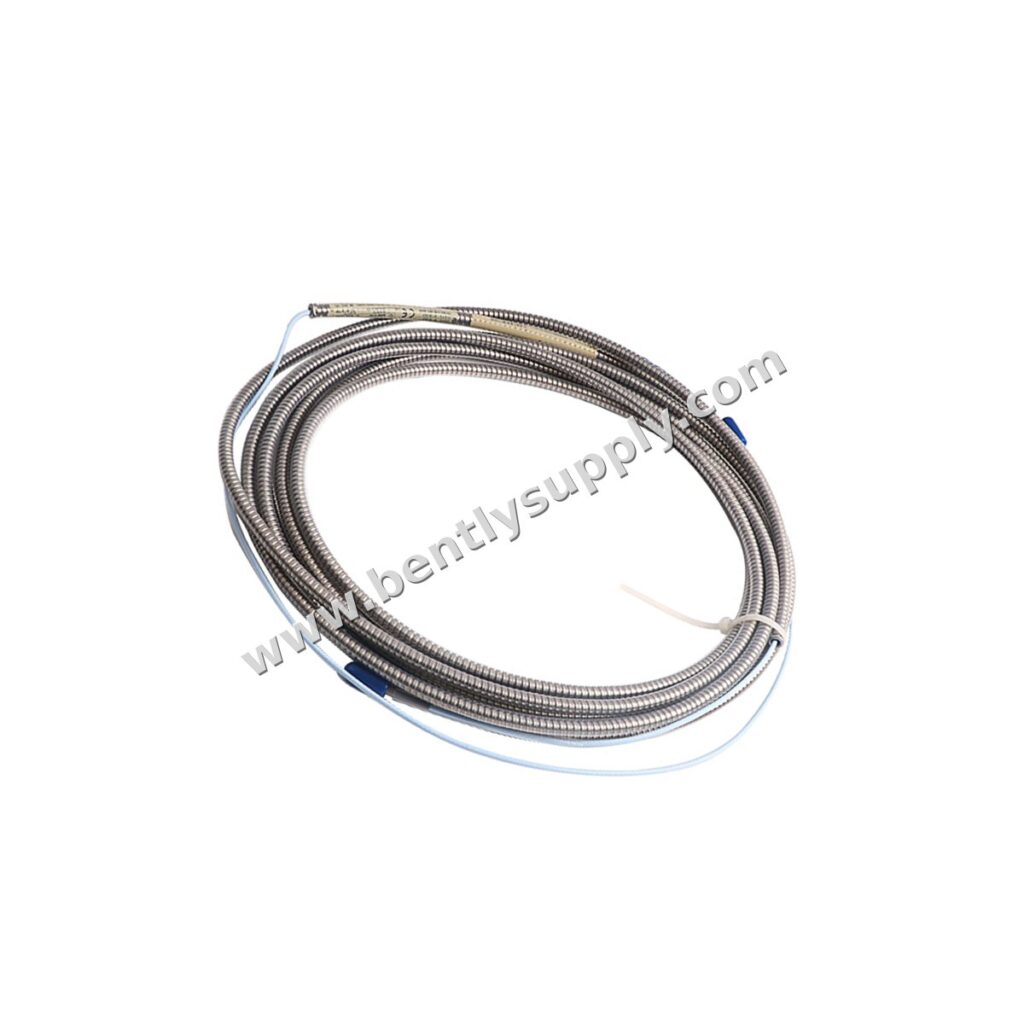

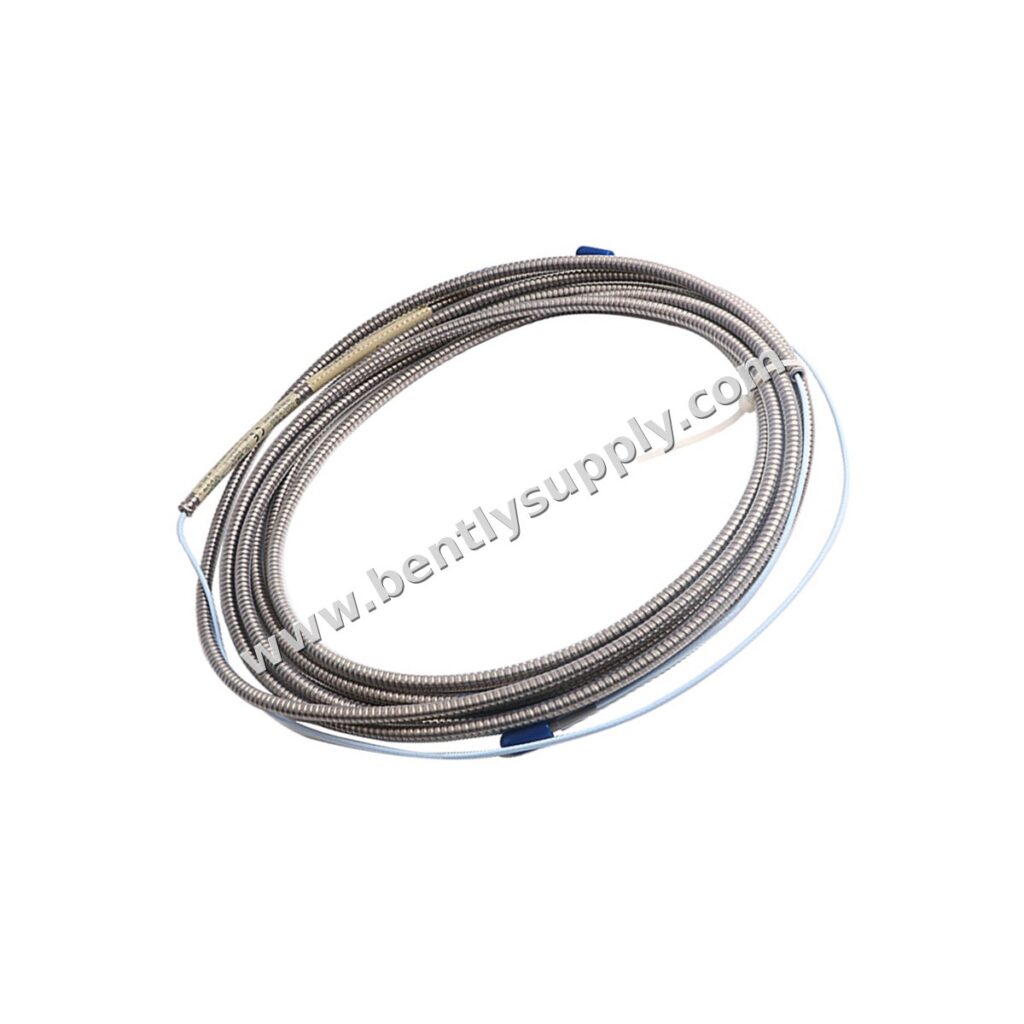

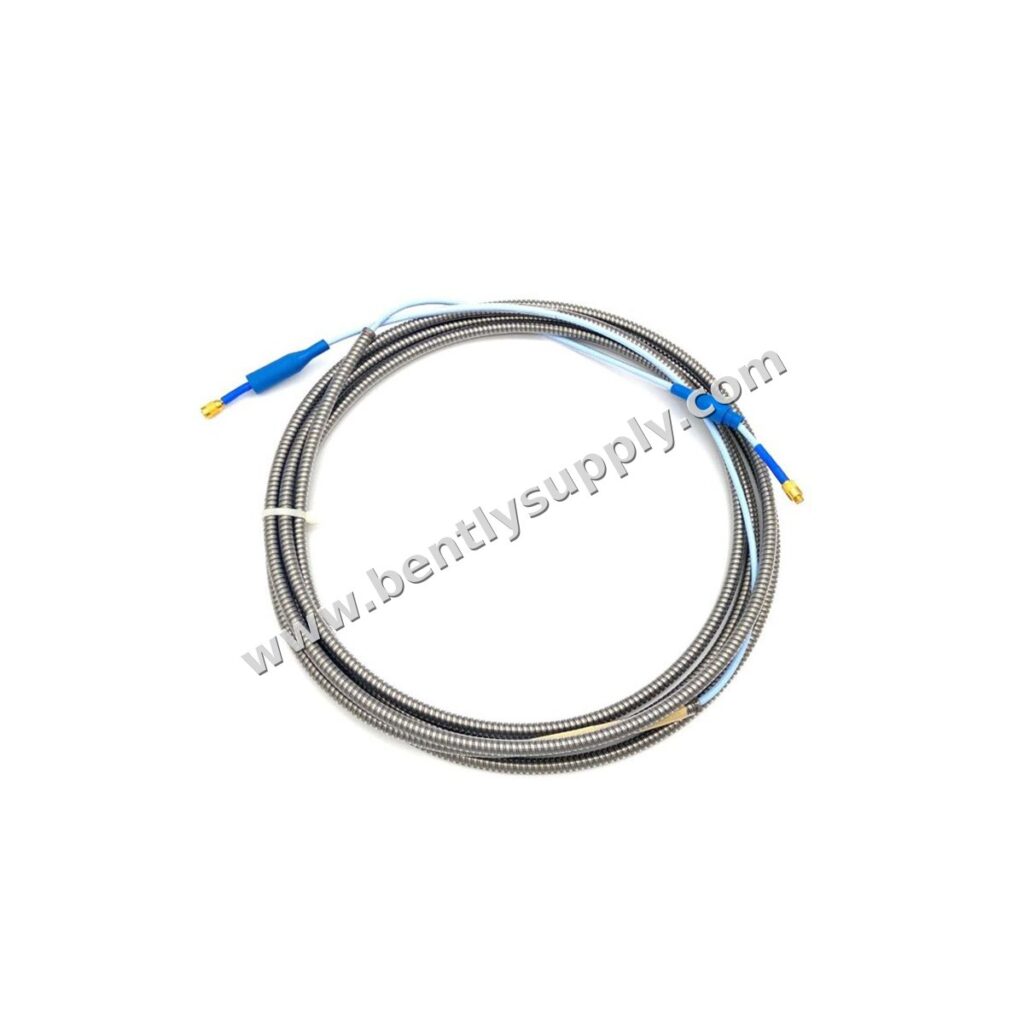

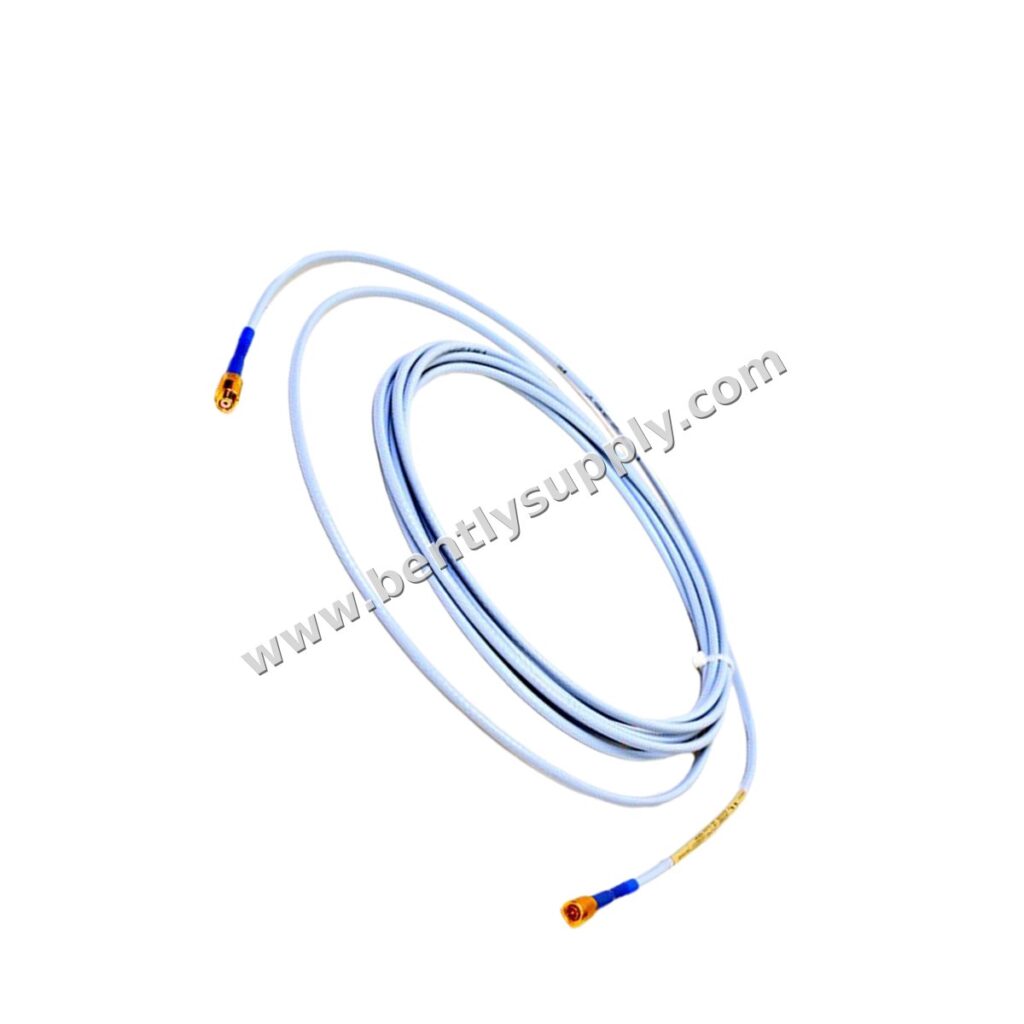

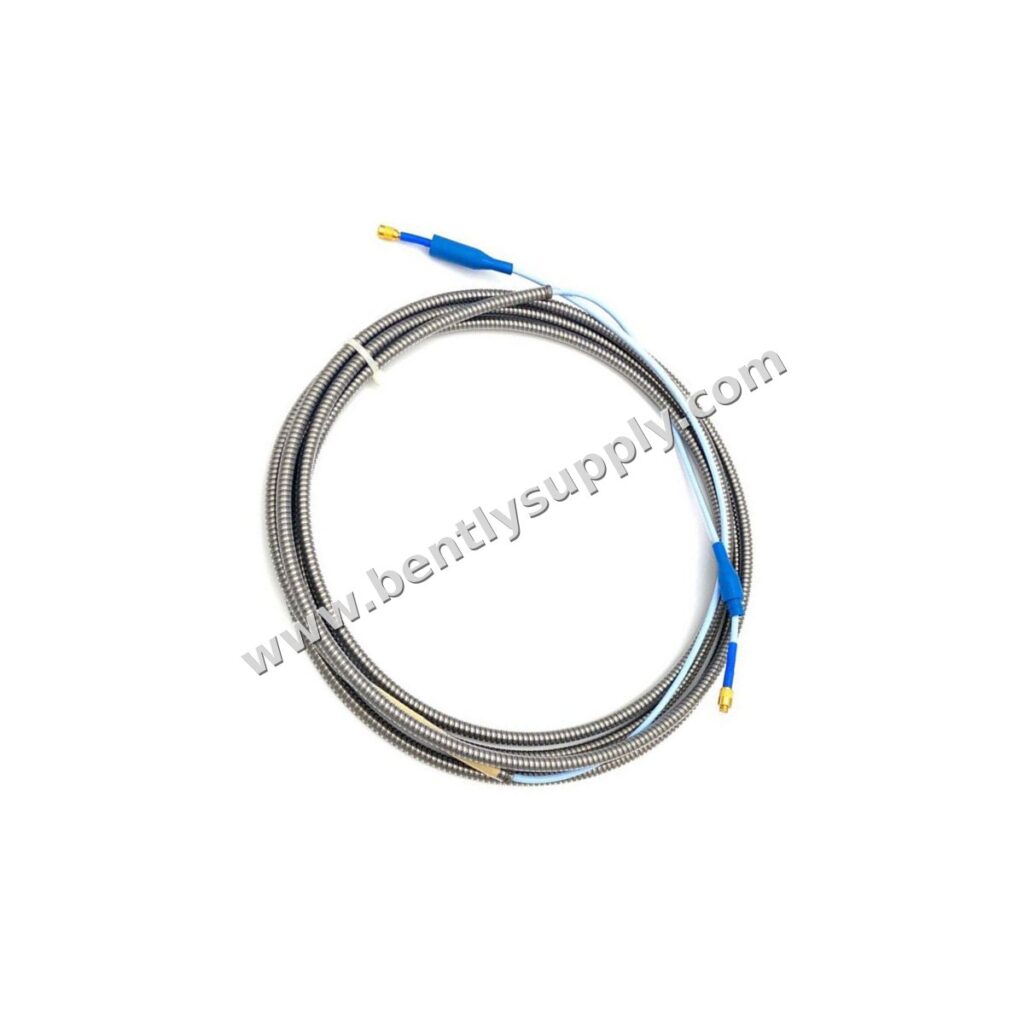

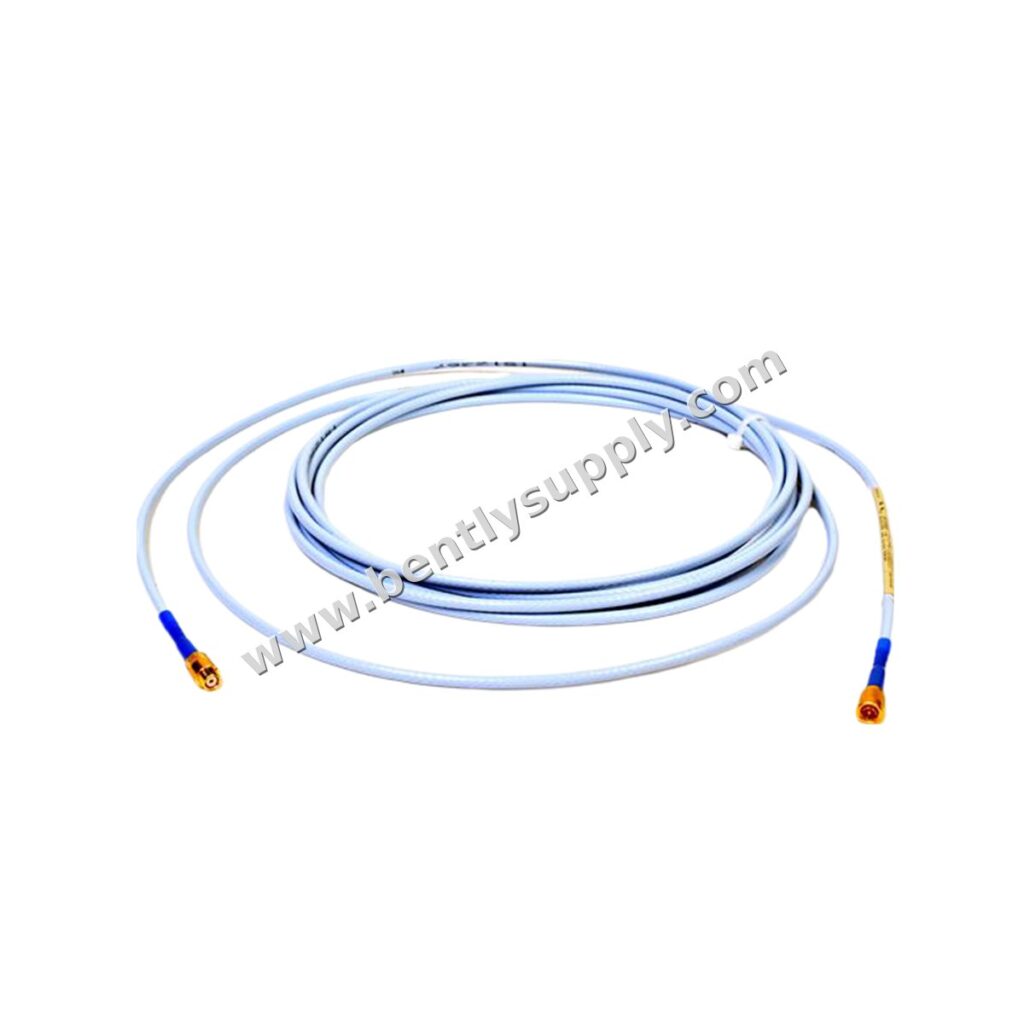

El Bently Nevada 330730-040-00-00 es un cable de extensión 3300 XL de 11 mm, diseñado para conectar sondas 3300 XL de 11 mm a sensores Proximitor en sistemas de monitoreo de vibración. Fabricado en los EE. UU., este cable asegura la integridad de la señal en una longitud de 4.0 metros (13.1 pies), con construcción de cable estándar y sin opción de aprobación de agencia. Es un componente esencial para el monitoreo preciso de la condición de maquinaria rotativa.
Parámetros Técnicos
- Modelo: 330730-040-00-00
- Longitud: 4.0 metros (13.1 pies)
- Capacitancia: 69.9 pF/m (21.3 pF/pie) típica
- Resistencia DC (conductor central): 1.0 ± 0.25 ohmios
- Resistencia DC (conductor coaxial): 0.3 ± 0.1 ohmios
- Temperatura de operación/almacenamiento: -51°C a +177°C (-60°F a +351°F)
- Peso: 0.18 kg (cable estándar)
- Material: Triaxial de 75 ohmios, aislado con FEP
- Material del conector: Latón chapado en oro
Análisis de Parámetros
El cable de extensión 330730-040-00-00 está diseñado para una pérdida mínima de señal y un rendimiento estable. Su baja capacitancia (69.9 pF/m) asegura una transmisión precisa de la señal en la longitud de 4 metros. Los valores de resistencia DC están estrictamente controlados para mantener la precisión del sistema. El amplio rango de temperatura (-51°C a +177°C) permite la operación en entornos extremos, desde climas fríos hasta áreas de turbinas de alta temperatura. Los conectores chapados en oro proporcionan resistencia a la corrosión y un contacto eléctrico confiable.
Escenarios de Aplicación
Este cable de extensión se utiliza ampliamente en maquinaria rotativa industrial, incluyendo turbinas, compresores, bombas y otros equipos críticos. Es parte del sistema de monitoreo de proximidad 3300 XL, que mide la vibración y posición del eje. Las aplicaciones típicas incluyen:
- Turbinas de vapor y gas
- Compresores centrífugos y axiales
- Bombas y motores
- Generadores y cajas de engranajes
Guía de Instalación
Instale el cable 330730-040-00-00 entre la sonda 3300 XL y el sensor Proximitor. Asegúrese de que el cable esté alejado de superficies de alta temperatura y bordes afilados. Use la cinta de silicona proporcionada o protectores de conector para sellar las conexiones, especialmente en entornos húmedos o aceitosos. No exceda la resistencia máxima a la tracción de 330 N (75 libras) en la carcasa de la sonda y 270 N (60 libras) en los conectores. Consulte el manual de servicio para instrucciones detalladas.
Compatibilidad
Este cable de extensión es compatible con sondas Bently Nevada 3300 XL de 11 mm y sensores Proximitor 3300 XL. Soporta longitudes de sistema de 5 o 9 metros cuando se combina con la sonda y el cable de extensión. El cable está diseñado para su uso con sistemas de monitoreo estándar 3300 XL.
Consejos de Mantenimiento
Inspeccione regularmente el cable en busca de daños, especialmente en conectores y curvaturas. Mantenga los conectores limpios y secos. Si el cable está expuesto a aceite o humedad, use protectores de conector o cinta de silicona para prevenir la contaminación. Reemplace el cable si se observan signos de desgaste o degradación de la señal.
Consejos de Compra
Al ordenar el 330730-040-00-00, verifique el número de parte para asegurar la longitud y opciones correctas. Considere comprar protectores de conector (opción -05) para una mayor protección ambiental. Para aplicaciones con riesgo de fuga de fluidos, considere la opción de cable FluidLoc. Siempre compre a través de canales autorizados de Bently Nevada para garantizar piezas genuinas y garantía.
Preguntas Frecuentes
¿Cuál es la longitud del cable 330730-040-00-00?
La longitud del cable es de 4.0 metros (13.1 pies).
¿Se puede usar este cable con sondas 3300 XL?
Sí, está diseñado específicamente para sondas 3300 XL de 11 mm.
¿Cuál es el rango de temperatura?
El rango de temperatura de operación y almacenamiento es de -51°C a +177°C (-60°F a +351°F).
¿El cable es blindado?
No, el cable estándar (opción 00) no es blindado. Las versiones blindadas están disponibles como opción.
¿Cómo debo proteger las conexiones?
Use la cinta de silicona proporcionada o protectores de conector opcionales para proteger las conexiones de la humedad y el aceite.
Especificaciones técnicas
| Compatible Rack | 3300 XL |
|---|---|
| Operating Temperature | -51°C to +177°C (-60°F to +351°F) |
| Certificación | Not required (option 00) |
