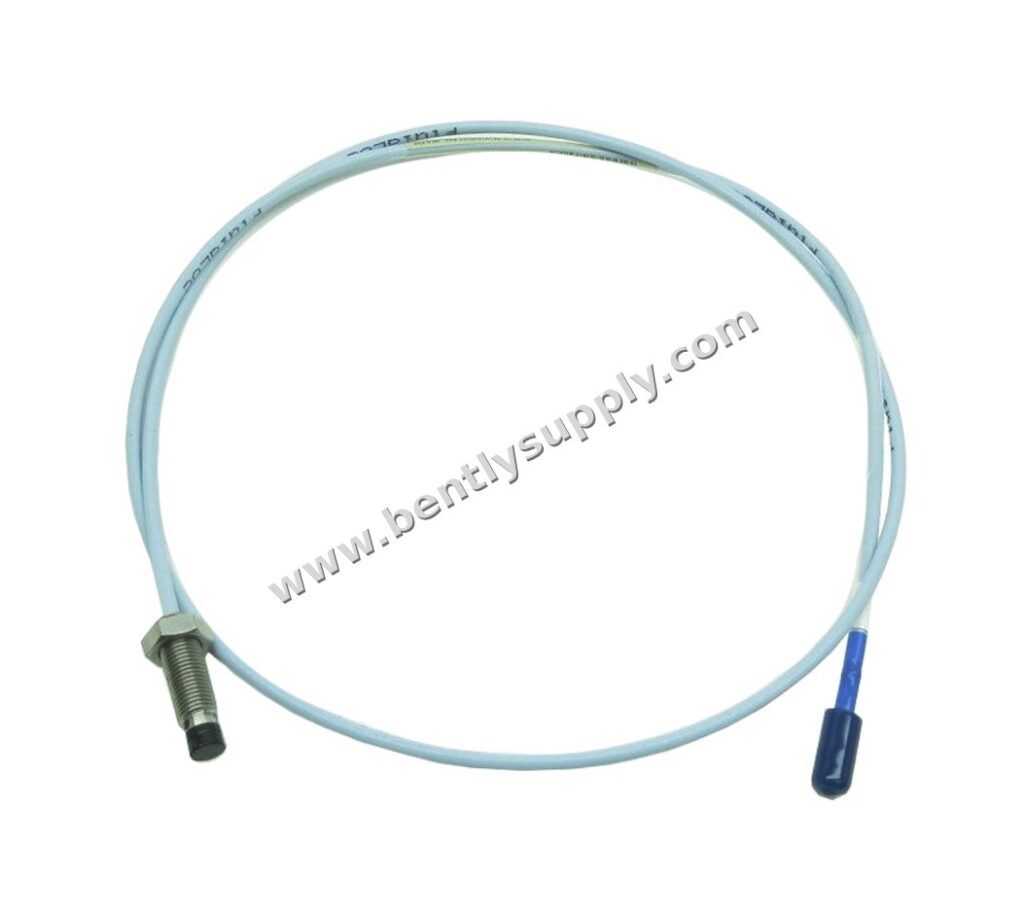

Bently Nevada 330710-000-050-50-02-00 3300 XL 11 mm Proximity Probe

Introducción del Producto

El Bently Nevada 330710-000-050-50-02-00 es una sonda de proximidad 3300 XL de 11 mm diseñada para mediciones precisas de vibración y posición en maquinaria rotativa crítica. Fabricado en EE. UU., esta sonda cuenta con una rosca M16 x 1.5, cable blindado y una longitud total de 5.0 metros (16.4 pies). Está diseñada para usarse únicamente con el sensor Proximitor de cinco metros, garantizando un rendimiento y fiabilidad óptimos.

Parámetros Técnicos

• Modelo: 330710-000-050-50-02-00
• Longitud sin rosca: 0 mm
• Longitud total de la carcasa: 50 mm
• Longitud total: 5.0 metros (16.4 pies)
• Conector: Conector coaxial en miniatura ClickLoc, cable estándar
• Aprobación de agencia: No requerida
• Resistencia DC de la sonda (RPROBE): 7.2 ± 0.8 ohmios (para longitud de 5.0 m)
• Material de la punta de la sonda: Sulfuro de polifenileno (PPS)
• Material de la carcasa de la sonda: Acero inoxidable AISI 304
• Especificación del cable: Triaxial de 75 Ω, aislado con FEP
• Par de apriete de la carcasa de la sonda: M16x1.5 – 63.3 N•m (560 in•lb)
• Par de apriete conector a conector: Ajuste manual (recomendado), máximo 0.565 N•m (5 in•lb)
• Radio mínimo de curvatura: 25.4 mm (1.0 in)
• Rosca: M16x1.5, acoplamiento máximo de 24 mm
• Temperatura de funcionamiento/almacenamiento: -52°C a +177°C (-62°F a +351°F)

Análisis de Parámetros

El 330710-000-050-50-02-00 ofrece una longitud de cable de 5 metros, que está específicamente emparejada con el Proximitor de cinco metros para una transmisión precisa de la señal. La resistencia DC de la sonda de 7.2 ± 0.8 ohmios asegura un rendimiento consistente. La rosca M16x1.5 y la longitud de carcasa de 50 mm proporcionan opciones de montaje robustas. El conector coaxial en miniatura ClickLoc permite una instalación rápida y segura. La sonda está diseñada para superficies objetivo planas con un diámetro mínimo recomendado de 30.5 mm (1.2 in) y diámetros de eje de al menos 152 mm (6.0 in) para evitar limitaciones de diafonía.

Escenarios de Aplicación

Esta sonda de proximidad es ideal para monitorear vibración y posición axial en turbinas, compresores, bombas y otra maquinaria rotativa. Se utiliza comúnmente en aplicaciones críticas como turbinas de vapor, turbinas de gas, compresores centrífugos y bombas grandes donde la medición precisa es esencial para el mantenimiento predictivo y la protección de la máquina.

Guía de Instalación

Al instalar el 330710-000-050-50-02-00, asegúrese de que la carcasa de la sonda esté apretada a 63.3 N•m (560 in•lb) para roscas M16x1.5. El conector debe estar ajustado manualmente, con un par máximo de 0.565 N•m (5 in•lb). Mantenga un radio mínimo de curvatura de 25.4 mm (1.0 in) para el cable. La sonda debe usarse únicamente con el sensor Proximitor de cinco metros. Verifique que la superficie objetivo cumpla con el tamaño recomendado para evitar diafonía.

Compatibilidad

El 330710-000-050-50-02-00 es parte de la serie 3300 XL y es compatible con los sistemas de monitoreo Bently Nevada 3300/3500 cuando se combina con el Proximitor adecuado. Está diseñado para usarse únicamente con el sensor Proximitor de cinco metros.

Consejos de Mantenimiento

Inspeccione regularmente el cable y el conector de la sonda para detectar daños. Mantenga la punta de la sonda limpia y libre de residuos. Evite exponer la sonda a temperaturas por debajo de -34°C (-30°F), ya que esto puede causar una falla prematura del sello de presión. Asegure el par de apriete adecuado durante la instalación para evitar aflojamientos.

Consejos de Compra

Al pedir el Bently Nevada 330710-000-050-50-02-00, confirme que la longitud total (5.0 metros) coincida con los requisitos de su aplicación. Verifique que el tipo de rosca (M16x1.5) sea adecuado para su configuración de montaje. Esta sonda es un producto auténtico de Bently Nevada, fabricado en EE. UU., lo que garantiza alta calidad y fiabilidad.

Preguntas Frecuentes

P: ¿Cuál es la longitud total del 330710-000-050-50-02-00?

R: La longitud total es de 5.0 metros (16.4 pies).

P: ¿Se puede usar esta sonda con cualquier Proximitor?

R: No, está diseñada para usarse únicamente con el sensor Proximitor de cinco metros.

P: ¿Cuál es el rango de temperatura de funcionamiento?

R: El rango de temperatura de funcionamiento y almacenamiento es de -52°C a +177°C (-62°F a +351°F).

P: ¿Cuál es el par de apriete recomendado para la carcasa de la sonda?

R: Para roscas M16x1.5, el par recomendado es de 63.3 N•m (560 in•lb).

P: ¿Qué tipo de conector tiene esta sonda?

R: Tiene un conector coaxial en miniatura ClickLoc.
