Introducción del Producto

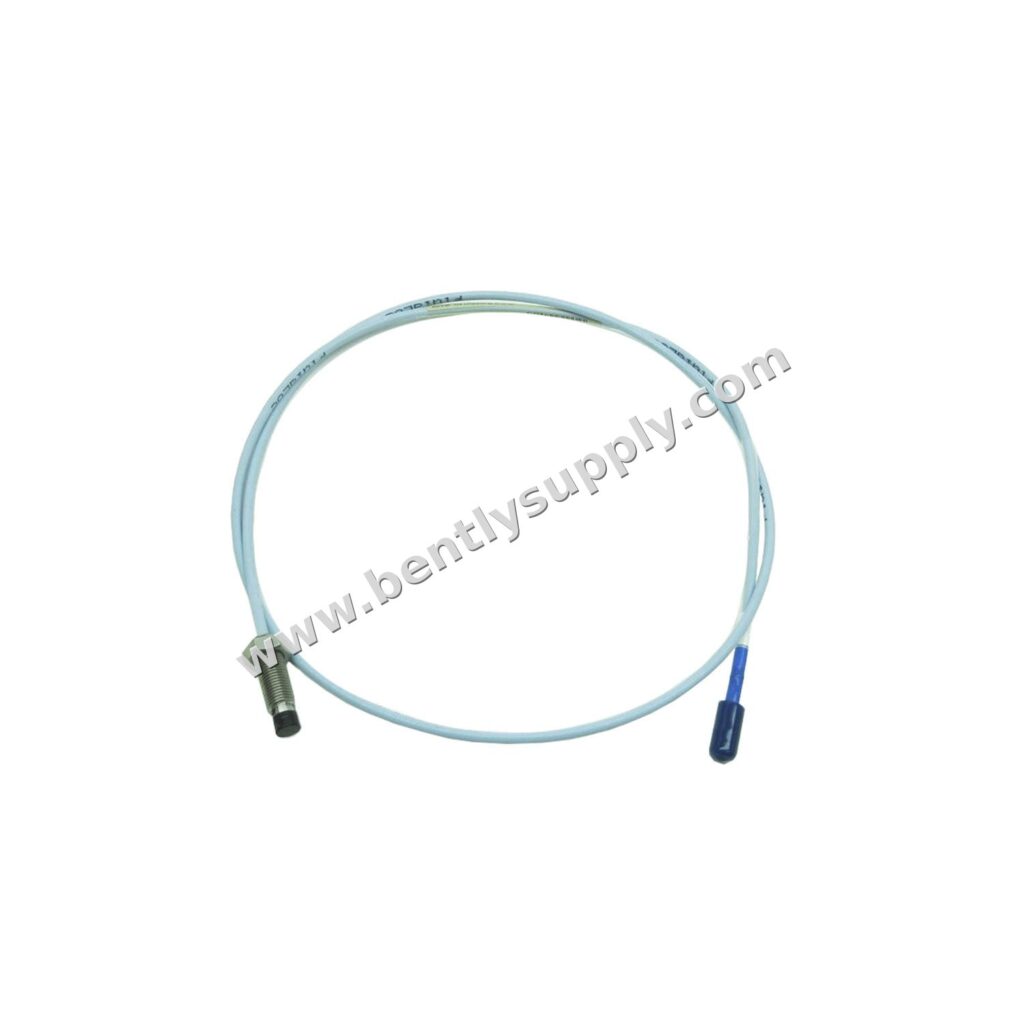

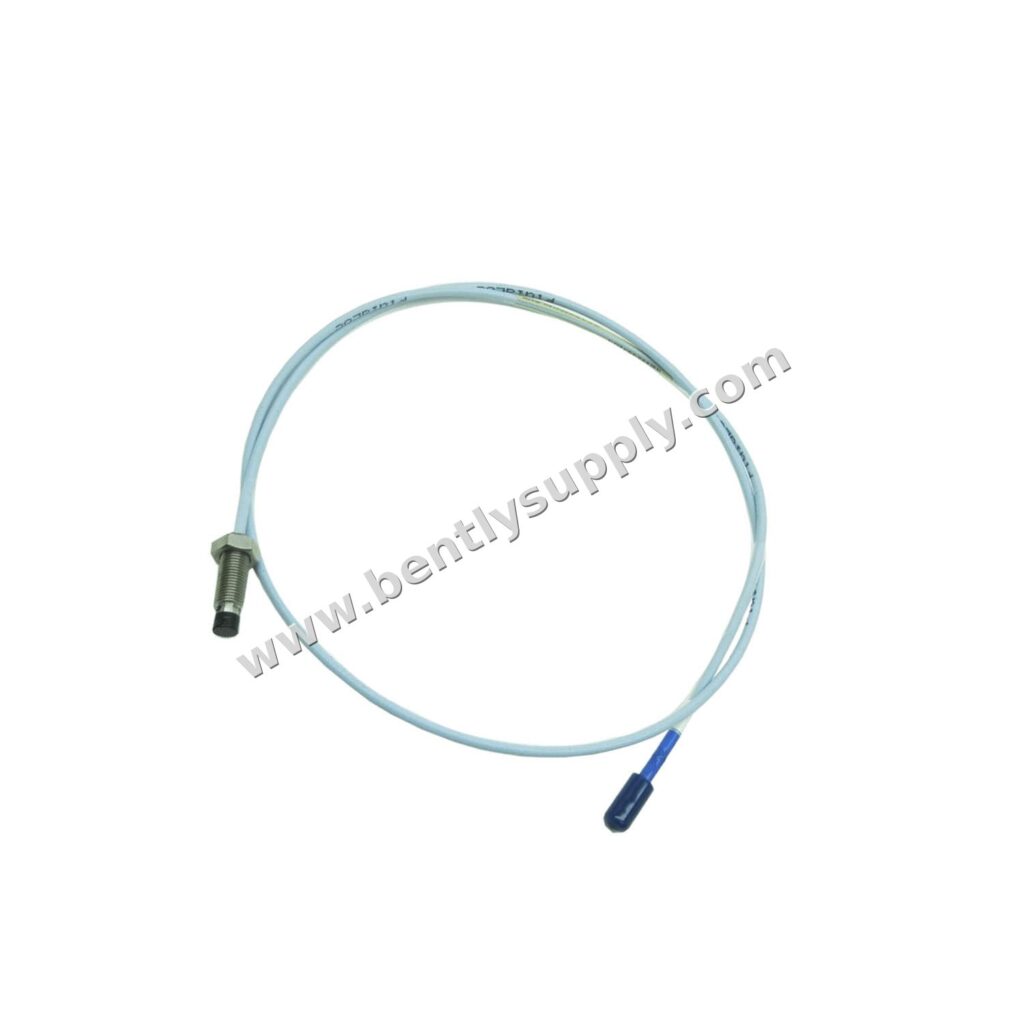

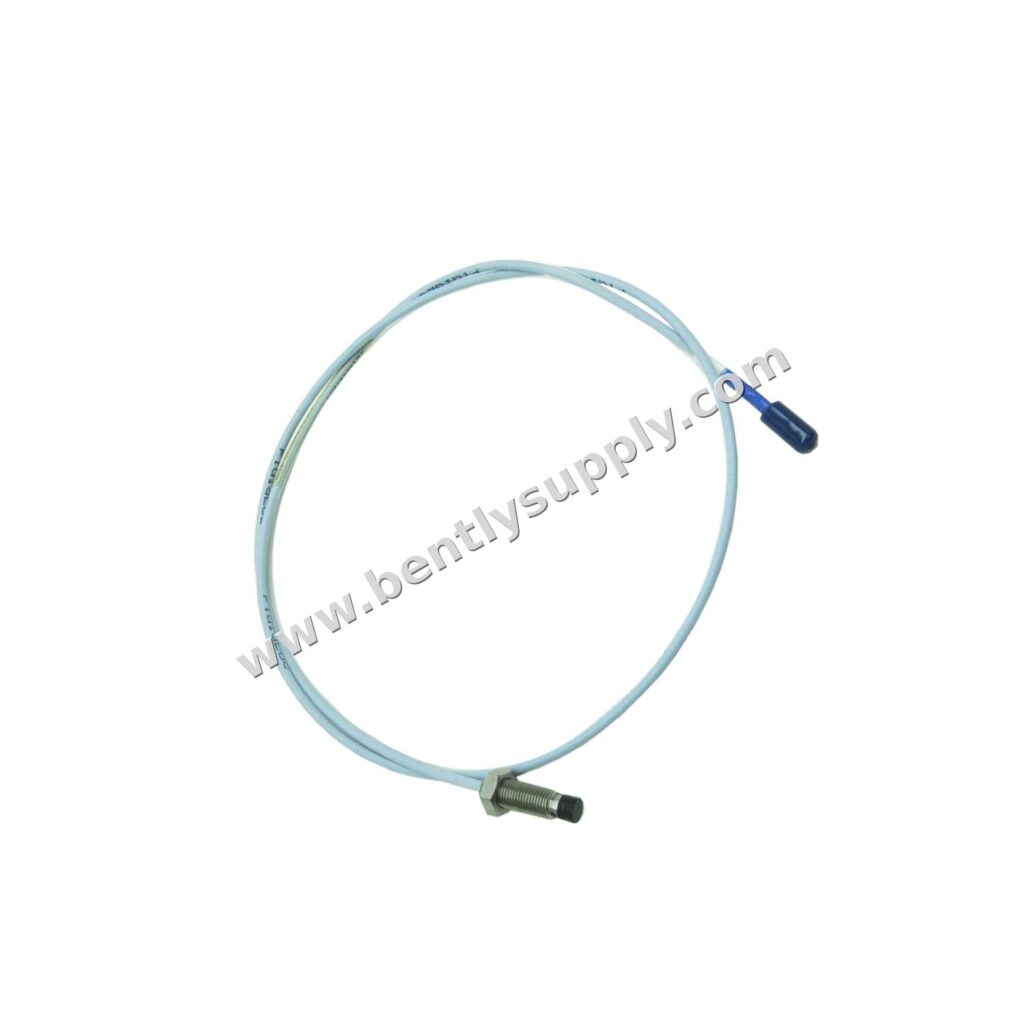

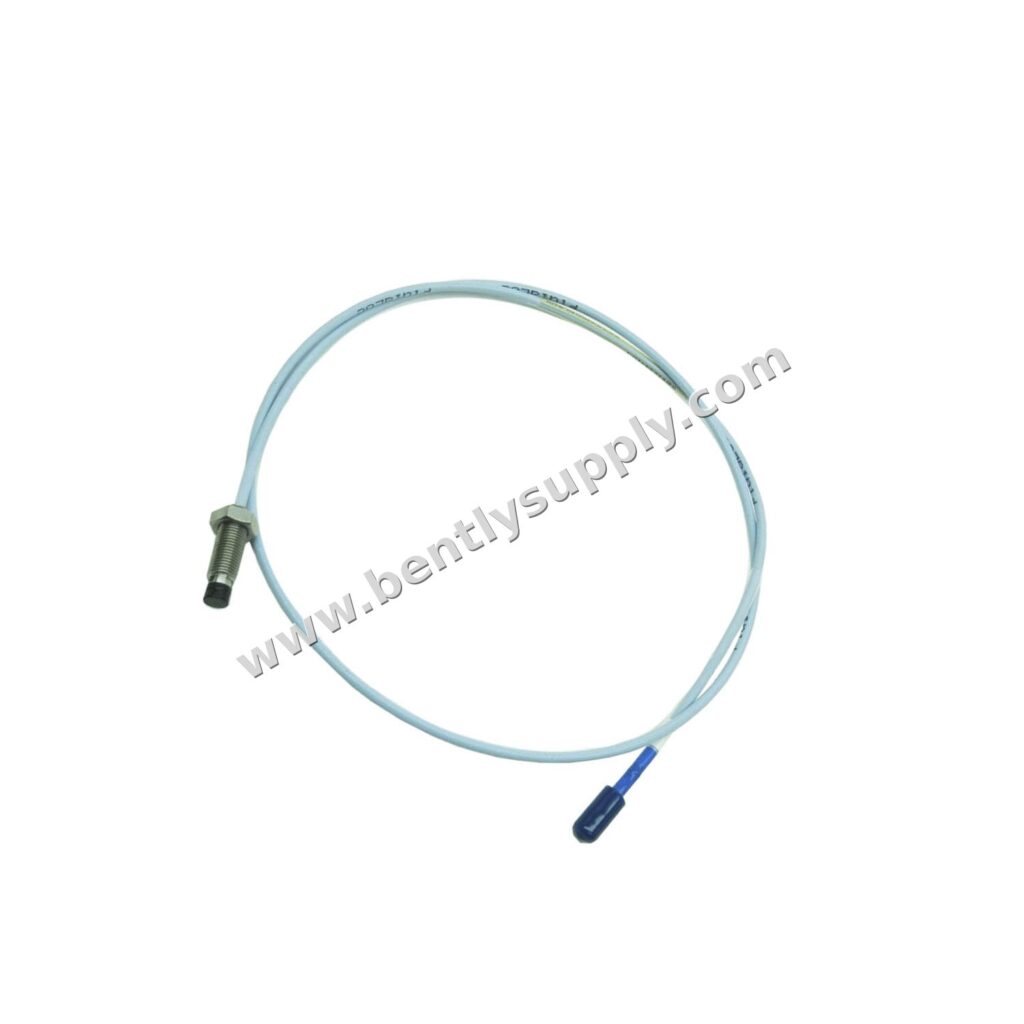

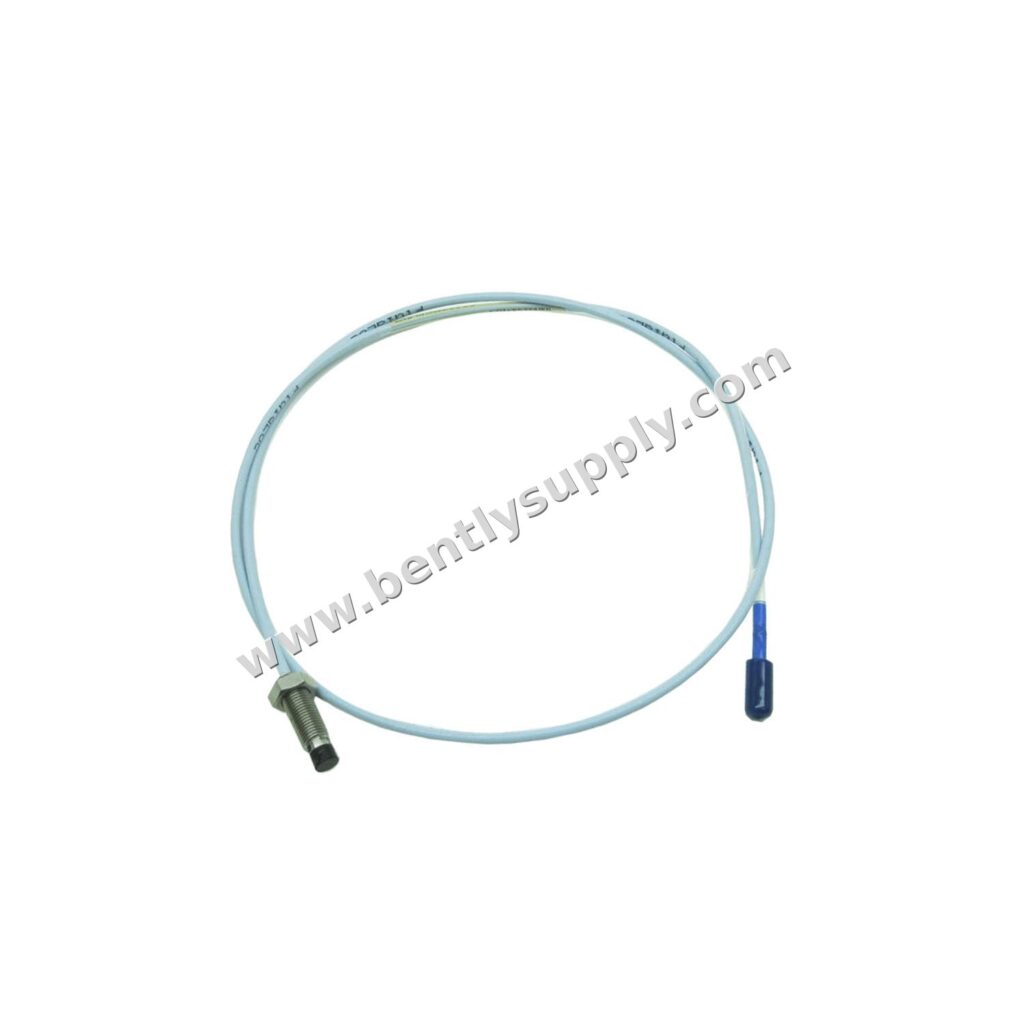

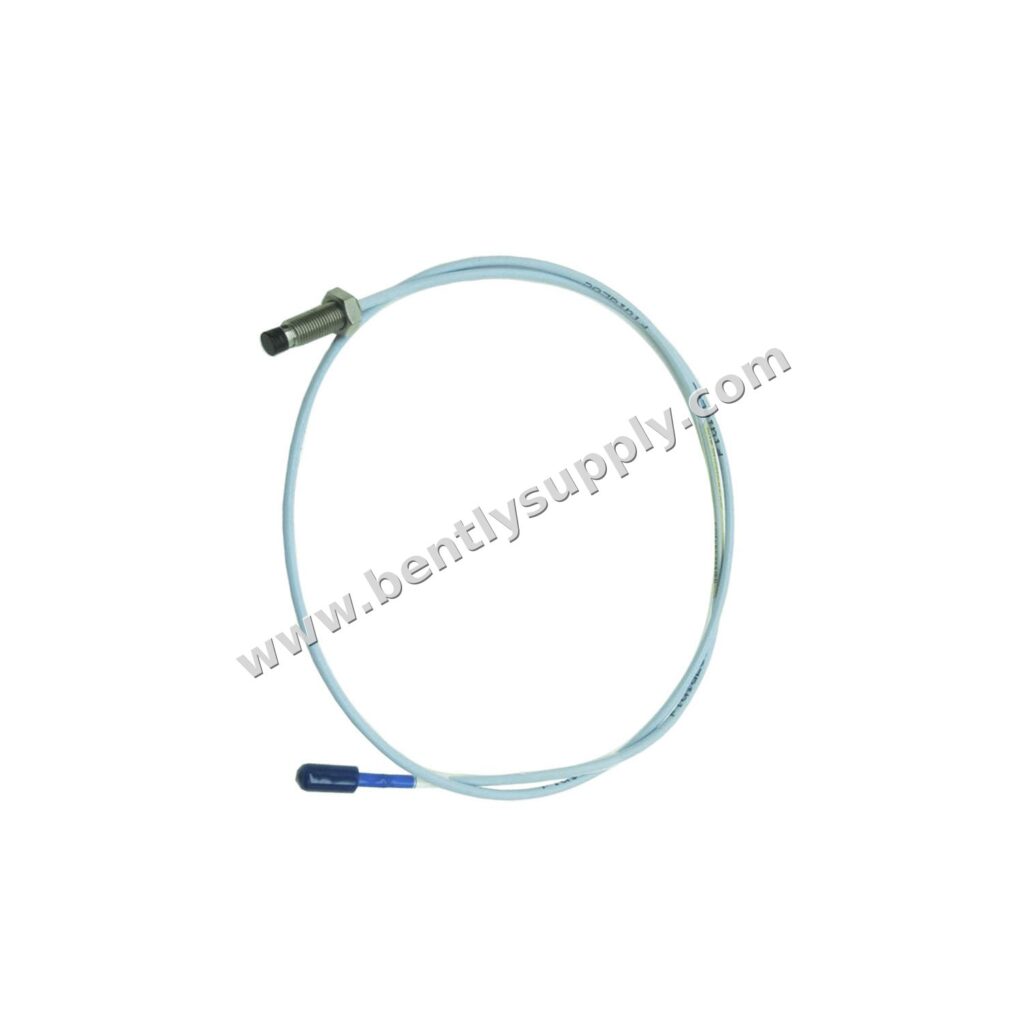

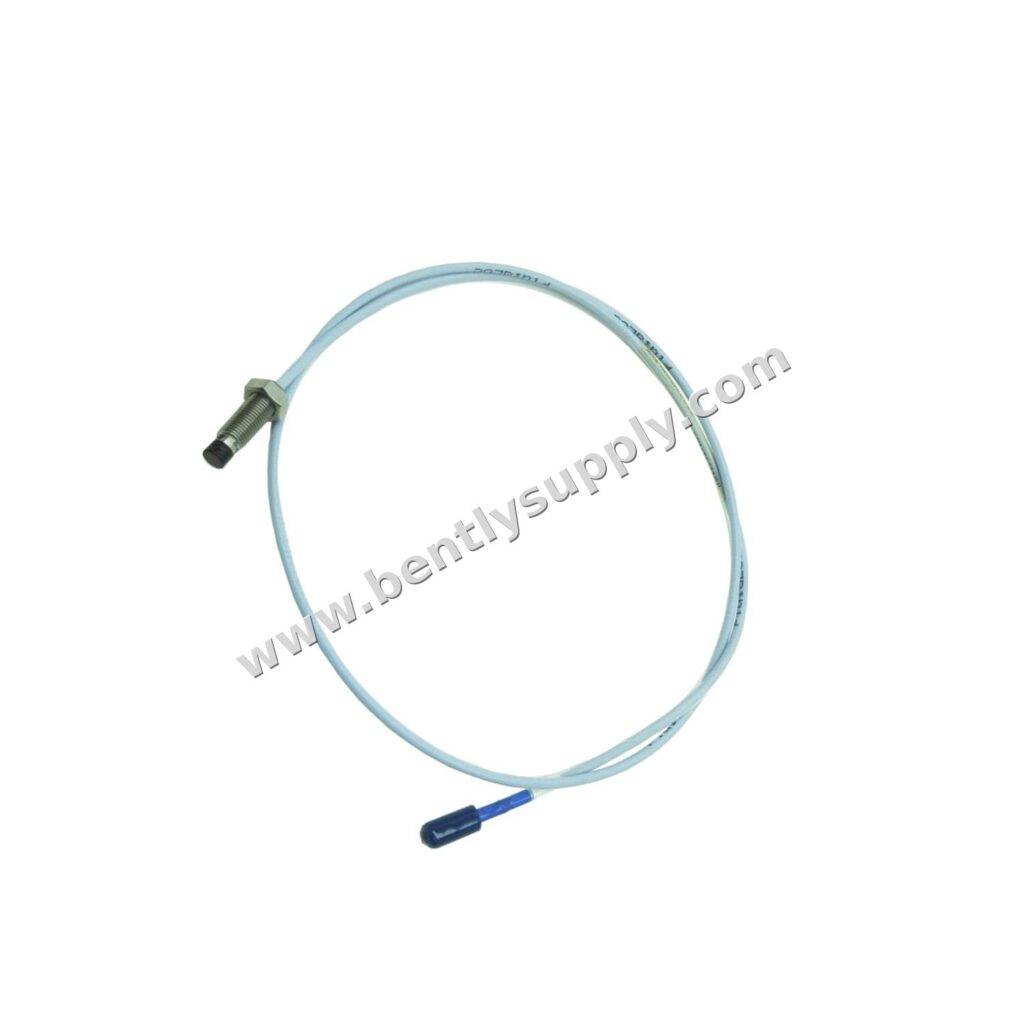

La Bently Nevada 330710-000-050-10-02-00 es una sonda de proximidad de precisión 3300 XL de 11 mm diseñada para la monitorización fiable de vibraciones y posición en maquinaria rotativa crítica. Fabricada en los EE. UU., esta sonda cuenta con una carcasa roscada M16 x 1.5 con protección blindada, una longitud total de carcasa de 50 mm y una longitud total de 1.0 metro. Está equipada con un conector coaxial en miniatura ClickLoc y cable estándar, lo que la hace ideal para su uso con los sistemas de monitorización Bently Nevada 3300/3500.
Parámetros Técnicos
- Resistencia DC de la sonda: 5.9 ± 0.5 ohmios (centro a conductor externo)
- Material de la punta de la sonda: Sulfuro de polifenileno (PPS)
- Material de la carcasa de la sonda: Acero inoxidable AISI 304
- Cable de la sonda: Triaxial de 75 Ω, aislado con FEP
- Rosca de la carcasa de la sonda: M16 x 1.5
- Máximo acoplamiento de rosca: 24 mm
- Par de apriete de la carcasa de la sonda: Máx. 63.3 N·m, recomendado 21.1 N·m
- Par de apriete del conector: Máx. 0.565 N·m (apriete manual)
- Radio mínimo de curvatura: 25.4 mm (con o sin blindaje)
- Temperatura de funcionamiento: -52°C a +177°C
- Temperatura de almacenamiento: -52°C a +105°C
- Humedad relativa: 100% condensante (no sumergible)
Análisis de Parámetros
El modelo 330710-000-050-10-02-00 está configurado con una longitud sin rosca de 0 mm, una longitud total de carcasa de 50 mm y una longitud total de 1.0 metro. El conector coaxial en miniatura ClickLoc asegura una instalación segura y rápida. La sonda está diseñada para cumplir con las limitaciones de diafonía con un diámetro mínimo recomendado de superficie plana objetivo de 30.5 mm y un diámetro de eje de 152 mm. Su construcción robusta y sus clasificaciones de temperatura la hacen adecuada para entornos industriales hostiles.
Escenarios de Aplicación
Esta sonda de proximidad se utiliza ampliamente para mediciones de vibración radial y posición axial en turbinas, compresores, bombas y otras maquinarias rotativas. Es compatible con los sistemas de monitorización Bently Nevada 3300 y 3500, proporcionando datos precisos para el mantenimiento predictivo y la protección de maquinaria.
Guía de Instalación
Instale la sonda utilizando el par de apriete recomendado de 21.1 N·m (187 in·lb) para la carcasa M16 x 1.5. Asegúrese de que el conector esté apretado manualmente, con un par máximo de 0.565 N·m. Mantenga un radio mínimo de curvatura de 25.4 mm para el cable. Verifique que la superficie objetivo cumpla con el tamaño mínimo recomendado y que la separación se ajuste según los requisitos del sistema.
Compatibilidad
La 330710-000-050-10-02-00 es parte de la serie 3300 XL y es compatible con los bastidores, proximitores y cables de extensión Bently Nevada 3300/3500. Utiliza un conector coaxial en miniatura ClickLoc, que es estándar para esta serie.
Consejos de Mantenimiento
Inspeccione regularmente el cable y el conector de la sonda para detectar daños. Mantenga la punta de la sonda limpia y libre de residuos. Evite exponer la sonda a temperaturas inferiores a -34°C, ya que esto puede causar una falla prematura del sello de presión. Se deben realizar verificaciones de calibración periódicamente para garantizar la precisión de las mediciones.
Consejos de Compra
Al realizar un pedido, verifique el número de modelo 330710-000-050-10-02-00 para asegurar la configuración correcta. Considere comprar sondas de repuesto para minimizar el tiempo de inactividad. Para aplicaciones que requieran pruebas de presión o configuraciones personalizadas, contacte a nuestro departamento de diseño personalizado.
Preguntas Frecuentes
¿Cuál es la longitud total de esta sonda?
La longitud total es de 1.0 metro (3.3 pies).
¿Qué tipo de conector utiliza?
Utiliza un conector coaxial en miniatura ClickLoc.
¿Es esta sonda adecuada para entornos de alta temperatura?
Sí, funciona hasta +177°C.
¿Se puede utilizar esta sonda con sistemas de monitorización 3500?
Sí, es compatible con los sistemas 3300 y 3500.
¿Cuál es el par de apriete recomendado para la instalación?
El par de apriete recomendado es de 21.1 N·m (187 in·lb).
Especificaciones técnicas
| Communication Interfaces | Miniature coaxial ClickLoc connector |
|---|---|
| Communication Protocols | Not applicable |
| Compatible Rack | 3300/3500 |
| Supply Voltage | Not applicable |
| Operating Temperature | -52°C to +177°C |
| Certificación | Not required |
| Channels | 1 |
| Input Power | Not applicable |
| Mounting | M16 x 1.5 thread |
