Presentación del producto

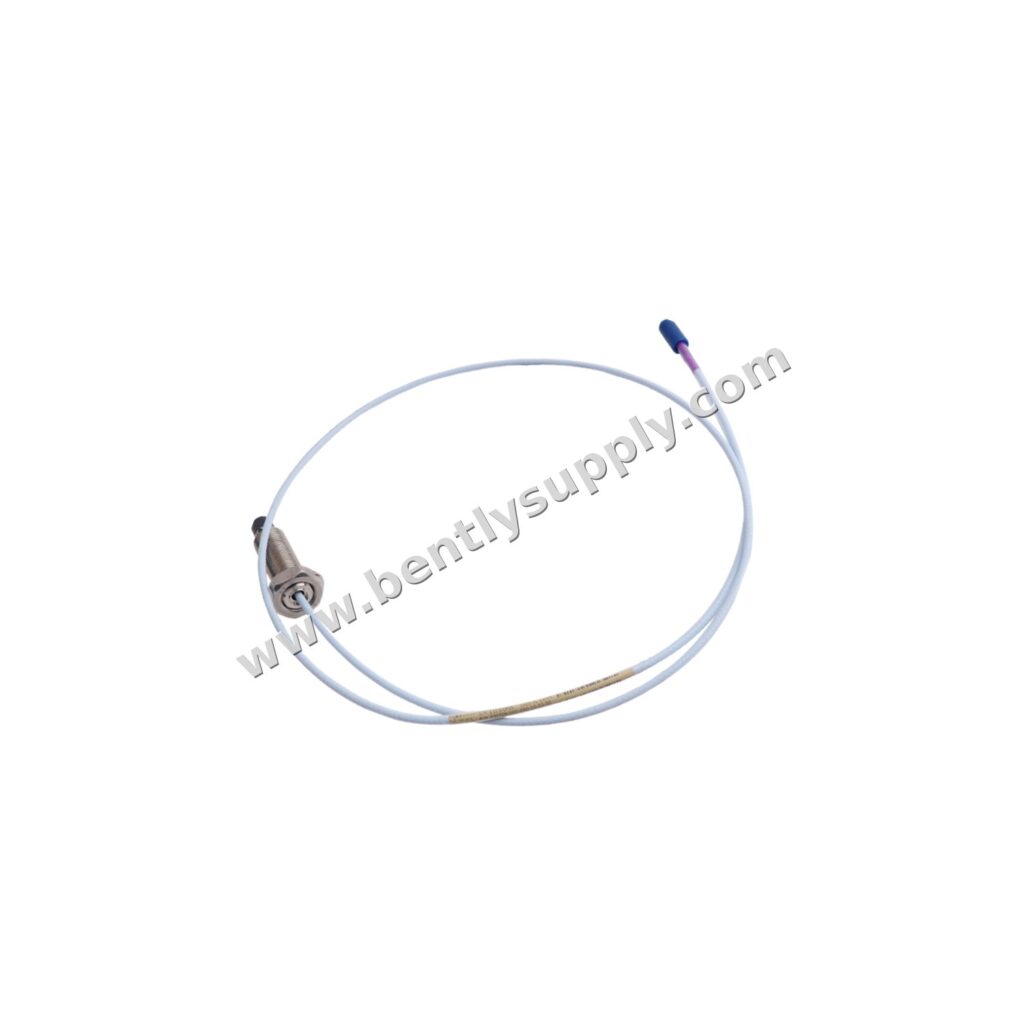

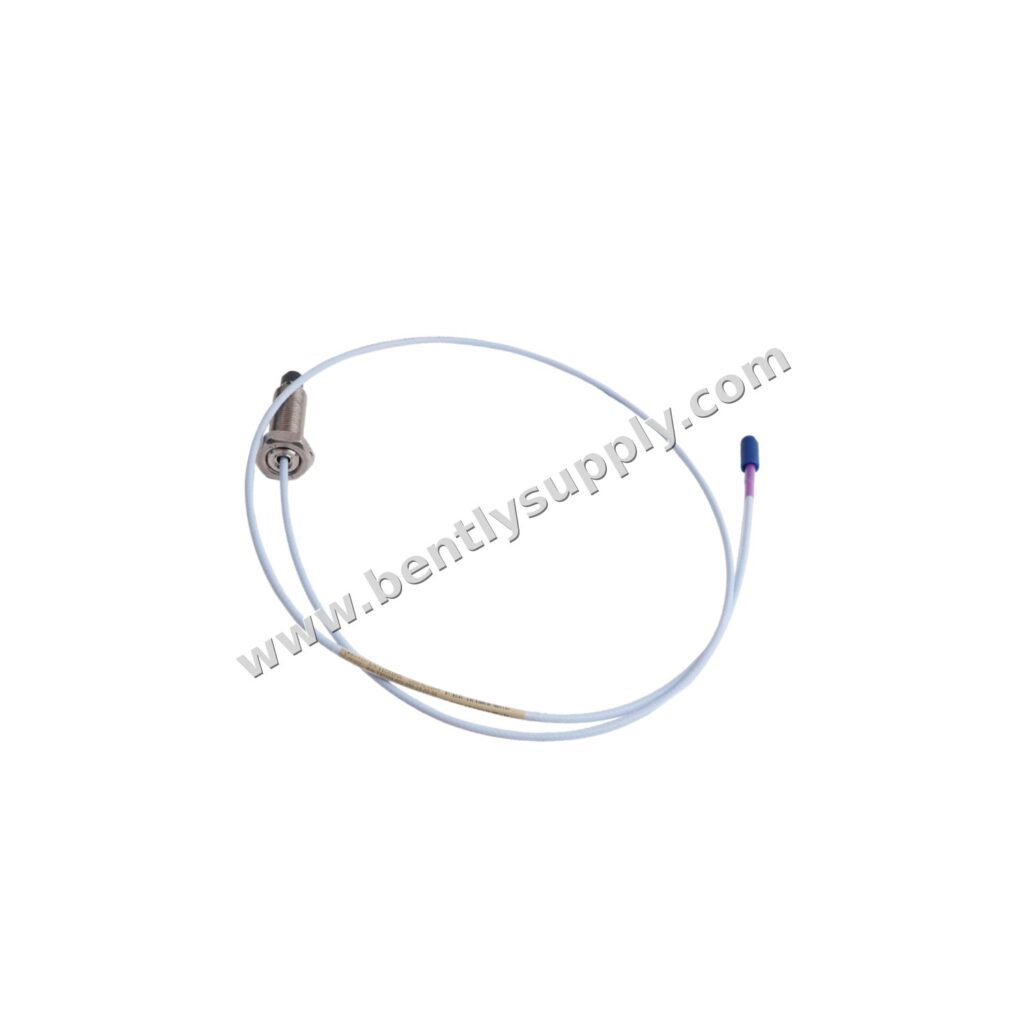

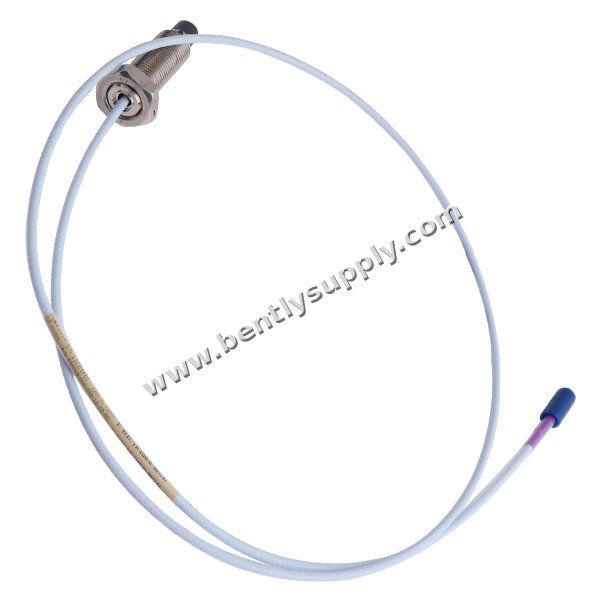

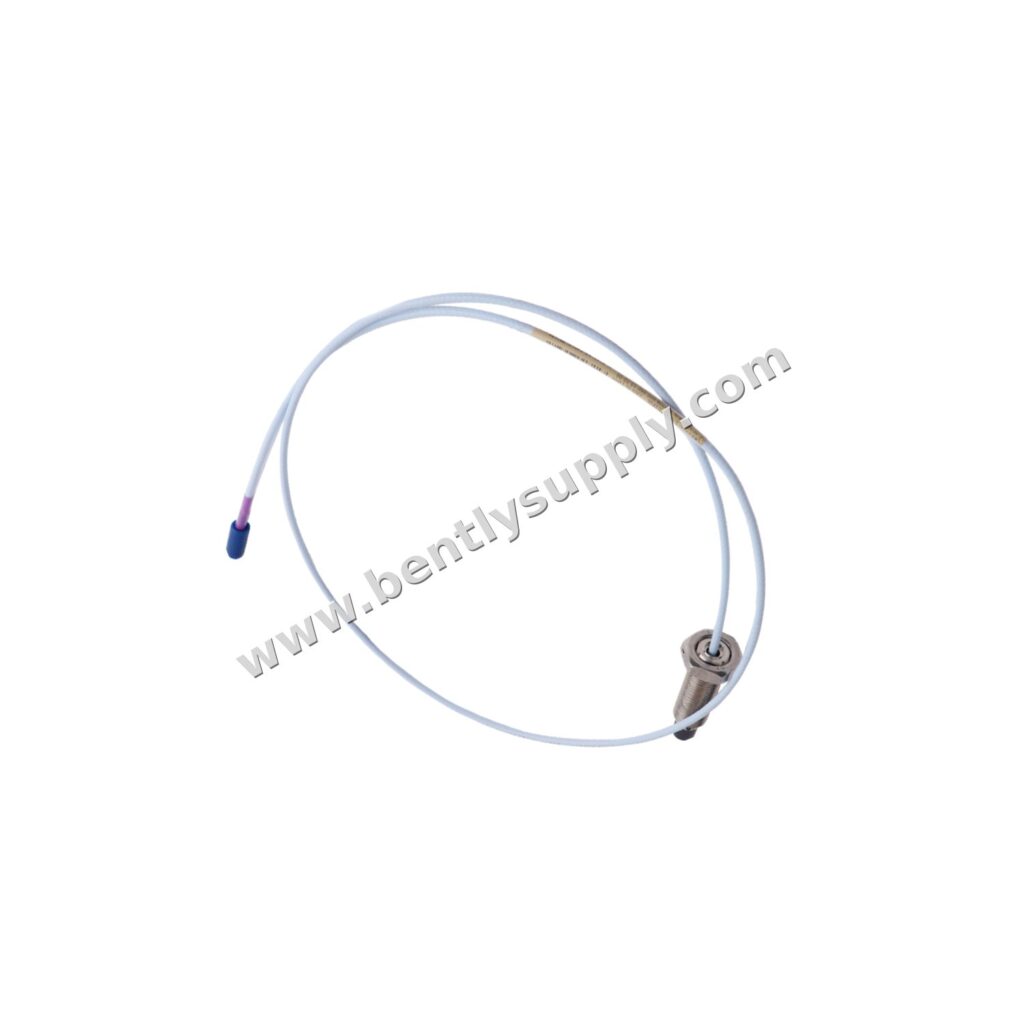

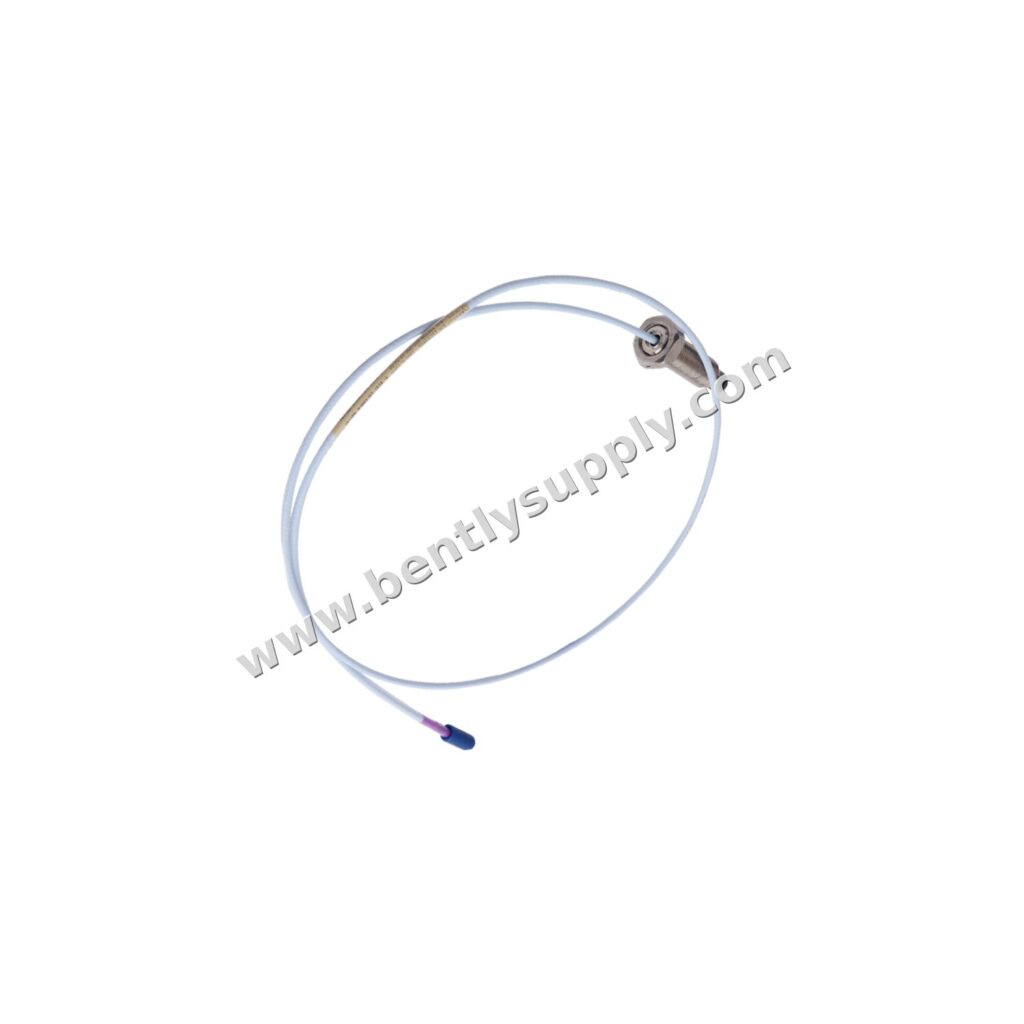

El modelo 330709-000-030-90-02-05 de Bently Nevada es una sonda de proximidad 3300 XL de 11 mm, diseñada para la medición de alto rendimiento del desplazamiento y la vibración mediante corrientes parásitas. Este modelo cuenta con una rosca M16 x 1,5, un cable de 9,0 metros y un conector coaxial miniatura ClickLoc, lo que lo convierte en una opción versátil para la monitorización de condiciones industriales. Fabricada en EE. UU., esta sonda forma parte de la fiable serie 3300 XL, conocida por su precisión y durabilidad en entornos adversos.
Parámetros técnicos
- Modelo: 330709-000-030-90-02-05
- Tipo de sonda: Sonda de proximidad 3300 XL de 11 mm
- Tamaño de la rosca: M16 x 1,5
- Longitud sin rosca: 0 mm
- Longitud total de la carcasa: 30 mm
- Longitud total: 9,0 metros (29,5 pies)
- Conector: Coaxial en miniatura ClickLoc
- Resistencia de CC de la sonda: 8,5 ± 1,1 ohmios
- Material de la punta de la sonda: sulfuro de polifenileno (PPS)
- Material de la carcasa de la sonda: acero inoxidable AISI 304
- Especificaciones del cable: Triaxial de 75 Ω, con aislamiento de FEP
- Temperatura de funcionamiento: de -52 °C a +177 °C
- Par de apriete recomendado: 21,1 N•m (187 in•lb)
- Radio de curvatura mínimo: 25,4 mm (1,0 pulgadas)
Análisis de parámetros
El modelo 330709-000-030-90-02-05 ofrece un rango de medición lineal adecuado para sondas de 11 mm, con una resistencia en corriente continua de 8,5 ± 1,1 ohmios que garantiza un rendimiento constante. La rosca M16 x 1,5 permite un montaje seguro, mientras que el cable de 9,0 metros ofrece flexibilidad en la instalación. La sonda está diseñada para superficies de objetivo planas con un diámetro mínimo recomendado de 30,5 mm y diámetros de eje de al menos 152 mm, lo que garantiza lecturas precisas.
Escenarios de aplicación
Esta sonda de proximidad es ideal para supervisar la vibración y la posición en maquinaria rotativa, como turbinas, compresores, bombas y otros equipos críticos. Se utiliza habitualmente en aplicaciones que requieren mediciones precisas de la vibración radial del eje, la posición axial y la velocidad, lo que contribuye al mantenimiento predictivo y a la protección de la maquinaria.
Guía de instalación
Instale la sonda con un par de apriete recomendado de 21,1 N•m (187 in•lb) para los casos de rosca M16 x 1,5. Asegúrese de que la rosca no se enrosque más de 24 mm. El conector debe apretarse a mano, con un par máximo de 0,565 N•m (5 in•lb). Mantenga un radio de curvatura mínimo de 25,4 mm para el cable. Compruebe que el tamaño del objetivo y el diámetro del eje cumplan los requisitos mínimos para un rendimiento óptimo.
Compatibilidad
El modelo 330709-000-030-90-02-05 es compatible con los sistemas 3300 XL de Bently Nevada, incluidos los transductores de proximidad 3300 XL de 8 mm y 11 mm. Funciona con cables de extensión y transductores de proximidad estándar, como los de la serie 3300 XL. El conector coaxial miniatura ClickLoc garantiza una conexión segura con los cables compatibles.
Consejos de mantenimiento
Inspeccione periódicamente la punta de la sonda y el cable para detectar posibles daños. Mantenga la punta de la sonda limpia y libre de contaminantes. Evite exponer la sonda a temperaturas inferiores a -34 °C, ya que esto podría provocar un fallo prematuro de la junta de presión. Asegúrese de que los conectores estén bien apretados y protegidos de la humedad.
Consejos de adquisición
Al realizar el pedido del modelo 330709-000-030-90-02-05 de Bently Nevada, compruebe la longitud total, el tipo de rosca y las opciones de conector para que se ajusten a los requisitos de su sistema. Considere la posibilidad de adquirirlo a través de distribuidores autorizados para garantizar que las piezas sean originales y que se aplique la garantía. Compruebe si dispone de homologaciones múltiples (Opción 05) en caso de que sean necesarias para su sector.
Preguntas frecuentes
¿Cuál es la longitud total de la sonda?
La longitud total es de 9,0 metros (29,5 pies).
¿Cuál es el rango de temperatura de funcionamiento?
El rango de temperatura de funcionamiento y almacenamiento es de -52 °C a +177 °C.
¿Cuál es el par de apriete recomendado para la instalación?
El par de apriete recomendado para la carcasa de la sonda M16 x 1,5 es de 21,1 N•m (187 in•lb).
¿Se puede utilizar esta sonda con los sistemas 3300 XL?
Sí, está diseñada para su uso con los sistemas 3300 XL de Bently Nevada.
¿De qué material está fabricada la punta de la sonda?
La punta de la sonda está fabricada en sulfuro de polifenileno (PPS).
Especificaciones técnicas
| Communication Interfaces | Miniature coaxial ClickLoc connector |
|---|---|
| Communication Protocols | Not applicable |
| Compatible Rack | 3300 XL |
| Supply Voltage | Not applicable |
| Operating Temperature | -52°C to +177°C |
| Certificación | Multiple Approvals |
| Channels | 1 |
| Input Power | Not applicable |
| Measurement Range | 11 mm probe (linear range) |
| Mounting | M16 x 1.5 thread |
